[Çözüldü] iSCSI Topolojisi

Tarkan Ateş
(@TarkanAtes)
Üye

Merhaba

Sitemizde birazdan Linklerinide vereceğim çok değerli çalışmalar mevcut.

Konuyu açmamdaki amaç :
iSCSI cihazları Ağ'ımızda nasıl konumlandırılabileceğini şekiller ile çok basit biçimde anlatmak.
ve iSCSI terimine başlangıç noktası oluşturmak.



Öncelikle şu tanımları bilmekte fayda var.


1) Target(Hedef) : Bağlanılacak Depolama ünitesinin Rolü.
2) Initiator : Target'e bağlanarak target üzerinde kendilerine ayrılan kapasiteyi kullanacak olan bilgisayarlar.
3) CHAP : Güvenlik için Karşılıklı Anahtar paylaşımı sağlayan protokol.
CHAP hakkında daha detaylı Türkçe bilgi için burayı inceleyebilirsiniz.

Not: Initiator yazılımı Sunucu tarafına  ,Microsoft web sitesinden
"iSCSI Software Initiator"  olarak sürücü/program yüklenir. Şu anda güncel versiyon :2.07 idi.
Ayrıca içinden çıkan uguide.doc dosyasını mutlaka gözden geçirmenizi tavsiye ederim.tam 162 sayfada adım adım nasıl kurulup,yönetildiğini ve kullanıldığını anlatıyor..






Piyasada muhtelif markalarda iSCSI Depolama üniteleri mevcut,
HP,IBM,SNC,DELL,NetAPP,EMC,PROMISE markalarını sayabiliriz.

Target olarak kullanabildiğiniz bu Markaların değişik kapasite ve özellikleri vardır.


Bence bir depolama ünitesinde olması gereken özellikler :
1)İki adet Power Supply ( Redundant Power)
2)İki adet Denetleyici( Dual Raid Controller)
3)Yüksek bellek gücü ( 1Gb civarı)
4)Mutlaka Donanımsal Raid ve TOE ( Tcp Offload Engine) özelliği
Not:TOE özelliği iSCSI komutlarının işlemci üzerinde değil özel ethernet üzerinde bulunan RAID işlemcisine benzer mantıkta Ethernet kartının üzerinde işlem görmesidir. Böylelikle İşlemci ayrıca decompile işlemi ile uğraşmak zorunda kalmaz.Bu özelliği en performanslı olarak şu anda Qlogic marka chipler yapıyor)


5) Diyelimki 16 adet Disk takılabilen bir iSCSI Depolama ünitesi aldık. Peki buna istediğimiz SAS/SATA II diski takabilecekmiyiz?
Aldığımız Sistemin üzerindeki Hot Swap Disk yuvalarının mutlaka işlevsel olmasına dikkat etmek gerekiyor. Bir çok üretici ,disk yuvalarına
Dummy Case (sadece görüntüyü dolduran ama disk takılamayan fake disk yuvaları) takılı olarak verip
"Disk olarak sadece Benim sattığım ürünleri kullanacaksın diyor 🙁
Mantık olarak çok doğru bir yaklaşım olmasına karşın küçük ve orta ölçekteki depolama segmenti için
150$lık harddiski 550$ dan almak hiç ekonomik olmuyor.



Sonuç olarak piyasadan bulabileceğiniz yada kendi makine parkınızda bulunan SAS/SATA II diskleride yeni Storagenizde kullanabilmelisiniz.





Eğer konuya biraz daha ilgi duyduysanız aşağıdaki linkleri okumanızı tavsiye ederim.

IBM DS 3300 Serisi Storage ve Bağlantı Teknolojisi
(Sn. Fatih KARAALİOĞLU)
http://www.cozumpark.com/blogs/bm/archive/2008/08/10/_3101_bm-ds-3300-serisi-storage-ve-ba-lant-teknolojisi-_3101_scs_3101_-_3101_nternet-small-computer-system-_3101_nterface.aspx

iSCSI Hedeflerini yönetmek

(Microsoft TechNet)
http://technet2.microsoft.com/windowsserver/tr/library/c808ef75-1f06-4e3b-8df8-db7b5598cada1055.mspx?mfr=true



Eğer hala ilgi duyuyarsanız Bence mutlaka okuyun.
Gelecegin yıldızı iSCSI hız kesmiyor
http://www.computerworld.com.tr/gelecegin-yildizi-iscsi-hiz-kesmiyor-detay_81.html


Teşekkürler.

Alıntı
Konu başlatıcı Gönderildi : 25/09/2008 20:14
Serkan UZUNER
(@serkanuzuner)
Saygın Üye

Guzel paylasim

CevapAlıntı
Gönderildi : 25/09/2008 21:05
Hüseyin ERTUGRUL
(@huseyinertugrul)
Üye

Tarkan bey, verdiğiniz bilgiler için teşekkürler. Pratik ve yararlı yazılarınızın devamını bekliyoruz.

CevapAlıntı
Gönderildi : 02/10/2008 18:39
bahattinarici
(@bahattinarici)
Üye

iSCSI arabiriminde ayni volume ayni anda tek bir client mi baglanti yapip degisiklik yapabiliyor. digerleri sadece offline mi baglanti kurabiliyor.

CevapAlıntı
Gönderildi : 27/02/2009 19:22
CozumPark
(@cozumpark)
Onursal Üye Yönetici

Çok teşekkürler. Adını sıkça duyduğumuz ama pek bilinmeyen bir teknoloji hakkındaki bilgilendirmeniz güvel ve verimli olmuş.

CevapAlıntı
Gönderildi : 27/02/2009 20:02
Fırat ÖZTÜRK
(@firatozturk)
Üye

Merhaba ,





iSCSI'de aynen FC bağlantı gibi cluster desteği sağlamakta, ancak ikiside native blok bazlı protokol olduğu için her nekadar çoğu veri depolama sistemi bir LUN'u aynı anda iki sunucuya göstermekten alıkoymasada, işletim sistemlerinin signature atmak gibi bir özelliği olduğundan LUN'a birisi okuma yaparken öbürü yazma yapacağı için corrupt olacaktır.





Eğer aynı anda erişim isteniyorsa bunun dosya bazlı (dosya sunucusu veya NAS) yapıda olması gerekmektedir. Bu durumdada blok bazlı erişimin avantajlarından mahrum kalacaksınızdır. Dosya bazlı erişimde lock/unlock gibi mekanizmalar (bir dosya açıkken başkasınında o dosyaya erişmesine izin verme gibi) performansı düşürecektir.





Aynı anda hem dosya bazlı erişim hemde blok bazlı performans veren bir teknoloji var, EMC'nin MPFS (Multi Path File System) dediği bir teknoloji. Özünde kısaca "hızlandırılmış NAS" denebilir. Ayrıntıları; http://www.emc.com/products/detail/software/celerra-multipath-file-system.htm  adresinde var.





Iyi calismalar

CevapAlıntı
Gönderildi : 09/03/2009 04:14
adem akar
(@adem1985)
Üye

merhabalar, asustor marka nas cihazı iSCSI Lun ile Serverda local disk yapmak istiyoruz. 4 TB lık 2 Adet disk var içerisinde Raid1 yaptığımızda 3.5 TB disk alanı oluşturuyor. Ancak iscsi yapıldığında 8 TB olarak görüyor. NAs üzerinde birden fazla iscsi yaptığımızda istediğimiz kadar alan veriyor. Server da bu oluşturulan iscsi lunlar disk gibi görünüyor. denemek için yaptığımızda servera  40 TB  local disk açıldı. Bu disklere veri kopyalamaya çalıştığımızda veri de kopyalıyor.

Konu ile ilgili bilgisi olan var mı?

Teşekkürler





CevapAlıntı
Gönderildi : 26/03/2021 14:50
ibrahim yildiz
(@ibrahimyildiz)
Tecrübeli Üye Forum Yöneticisi

Yazdıklarınız bir biriyle çok çelişkili şeyler doğru kurgularsanız bu tip sonuçlar olmaz. Ürünün dokümantasyonunu inceleyerek kurgulayınız.
Üzerinden hızlıca geçelim.

4 TB lık 2 Adet disk var içerisinde Raid1 yaptığımızda 3.5 TB disk alanı oluşturuyor. Ancak iscsi yapıldığında 8 TB olarak görüyor.
Bu öncesinde raid0, jbod kurgulandığı anlamına gelir başka bir yolu yok.

NAs üzerinde birden fazla iscsi yaptığımızda istediğimiz kadar alan veriyor.
Pek anlaşılır değil. Birden fazla iscsi tanımlayabilirsiniz. Disk alanı Lun'lara ve ayrı IQN'lere ayırabilirsiniz. Ancak doğal olarak disklerin formatlı kapasitesi toplam alanını geçmez.

Server da bu oluşturulan iscsi lunlar disk gibi görünüyor.

En başta hedeflediğiniz gibi iscsi initiator ile bağladığınızda disk gibi görünür sürücü harfi atayabilirsiniz. Ancak local disk drive gibi performanslı çalışmaz yani makineye takılacak fiziksel diskin karşılığı değildir bu tech özellikle 2'li basit ünitelerde.
Bu ancak 2008 de yukarıda kastedildiği gibi büyük ölçekli SAN, NAS'lar ile mümkün olur hatta ulaşabileceğiniz en hızlı tekil SAS/SATA diskten daha yüksek performanslı bir birim elde etmiş olursunuz.

denemek için yaptığımızda servera  40 TB  local disk açıldı. Bu disklere veri kopyalamaya çalıştığımızda veri de kopyalıyor.

Doğal olarak doğru yapılandırma altında bu mümkün değil bir görüntüleme sorunu bozuk flash disklerin 128Gb görünmesi gibi sahte bir durum. Doldurmak istediğinizde çakıldığını görürsünüz.

Bunlardan faydalanabilirsiniz forumda epeyce iscsi noktasında konu var.
Windows Server 2016 ISCSI Target Rolünün Kurulumu ve Disk Ekleme İşlemleri - ÇözümPark (cozumpark.com)
Server 2012 R2 ISCSI Target Rolünün Kurulumu ve Disk Ekleme İşlemleri - ÇözümPark (cozumpark.com)
Target,Lun,iSCSI Initiator nedir? – Sanallaştırma Teknolojileri (Vmware-HyperV-Citrix vb) – ÇözümPark Forum (cozumpark.com)

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 26/03/2021 17:26
adem akar
(@adem1985)
Üye

iSCSI Oluşturma aşağıdaki şekilde yapıldı.

0

Resimde görüldüğü gibi 3.57 TB kullanılabilir alan olmasına rağmen 8 TB a kadar alan oluşturmama izin veriyor.

1
2

iSCSI Lun oluşturma bilgileri bu şekilde.

3

Volume kullanım alanlarına bakıldığında kullanılan alan boş görünüyor.

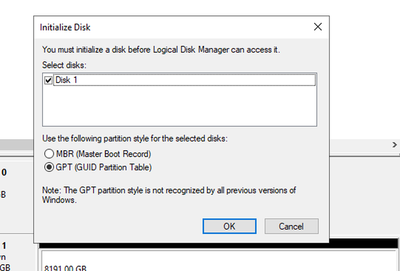

Oluşturulan Iscsi yi Servera bağladığımda aşağıda ki gibi bana 8 TB alan veriyor. Ancak NAS da Raid 1 var ve kullanılabilir alan 3.57 Tb

Capture
4

Teşekkürle geri dönüşünüz için.



CevapAlıntı
Gönderildi : 29/03/2021 10:05
ibrahim yildiz
(@ibrahimyildiz)
Tecrübeli Üye Forum Yöneticisi

O arayüzle ilgili olabilir (arayüz 2 disk okuduğu için olabilir...) görünüm sorunu... lun size'ı gerçek kapasite kadar manuel vermelisiniz daha azını da verebilirsiniz destekliyorsa bir den fazla target iqn atabilir. Pro cihazlar değil bunlar.

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 29/03/2021 14:31
adem akar beğendi
adem akar
(@adem1985)
Üye

İlgi alakanız için çok teşekkür ederim

CevapAlıntı
Gönderildi : 29/03/2021 16:29
