Cisco Discovery Protocol


Merahaba arkadaşlar. Bu makalemizde Cisco Discovery Protocol olarak adlandıralın, CDP konusunu ele alacağız.


Cisco Discovery Protocol (CDP); yönetcilerin, uzak veya lokal olarak bağlı cihazlar hakkında bilgi toplamasına yardımcı olması için Cisco tarafından tasarlanan, tescilli bir protololdür. CDP kullanarak, komşu cihazların donanım, IP adresleri, modelleri, IOS versiyonları, vs.. gibi bilgilerini toplayabilirsiniz.


CDP Timers ve Holdtime Bilgilerine Ulaşmak


Show cdp komutu, cisco cihazlarda yapılandırılabilen iki CDP global parametresi hakkında bilgi verir.

Sponsor

  * CDP timer, CDP paketlerinin tüm aktif interface’lere hangi sıklıkta aktarılacağını belirler.


  * CDP holdtime, cihazın, komşulardan aldığı peketleri ne kadar süre tutacağını belirler.


Cisco router ve switch’ler aynı parametreleri kullanırlar.

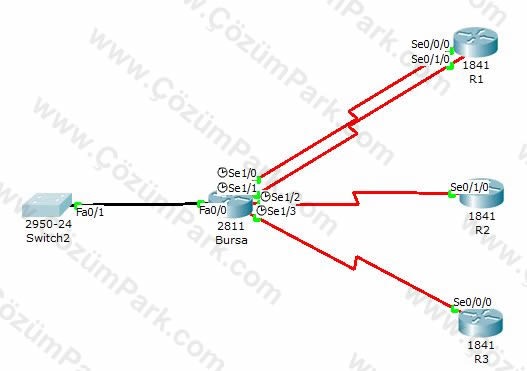

Bu bölümde Bursa isimli routerımıza bağlı 3 adet router ve bir adet switch ile örneklendirme yapacağım.




Bursa isimli Router’ımız ile işlemlere başlayalım.


Bursa Router’ındaki çıktı şöyledir;




CDP her router’da default olarak açık gelir.  CDP’yi tamamiyle kapatmak için global configration modda no cdp run yazabilirsiniz.





Neighbor Bilgilerini Toplamak


Show cdp neighbor komutu, direkt bağlı cihazlar hakkındaki bilgileri iletir. CDP paketlerinin bir Cisco switch’den geçemeyeceğini ve sadece direkt bağlı olanları gördüklerini bilmemiz önemlidir. Yani eğer router’a bir switch bağlı ise bu switch’e bağlı herhangi bir cihazı göremezsiniz.

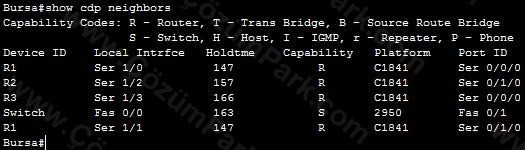

Aşağıda Bursa router’ımızın show cdp neighbor komutunun çıktısını görmekteyiz.




Aşağıdaki tabloda show cdp neighbor komutunun, çıktısının özetini görebilirsiniz.

























Alan


Açıklama


Device ID


Direkt bağlı cihazın hostname’i.


Local Interface


CDP paketini aldığınız port veya interface.


Holdtime


Alınacak CDP paketleri olmadığında, atmadan önce router’ın bilgiyi tutma süresi.


Capability


Bağlı olan cihazın türü. Çıktının üst kısmında kodlar belirtilmiştir.


Platform


Direkt bağlı olan Cisco cihazın modeli.


Port ID


CDP paketlerinin multicast edildiği, komşu cihazın port ve inteface’i.

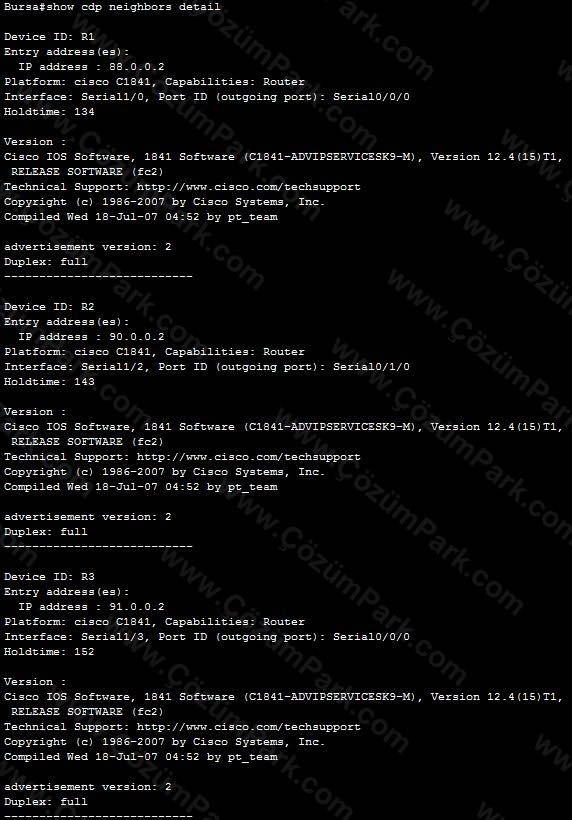

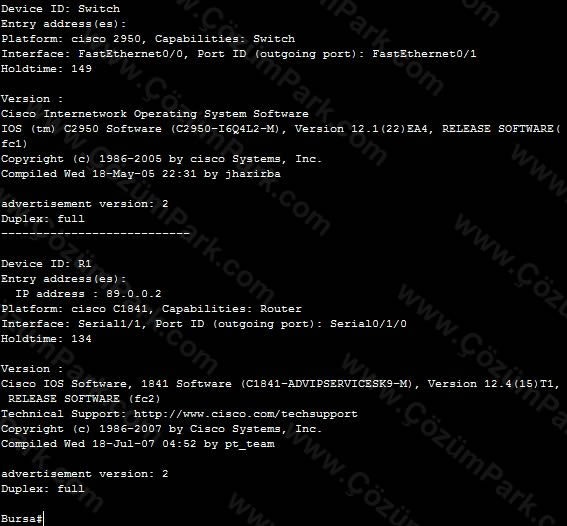

Komşu bilgilerinin görüntülendiği diğer komut show cdp neighbor detail Komutudur. Bu komut, hem router hem de switch’lerde kullanılabilir ve komutu çalıştırdığınız cihaza bağlı her cihaz hakkında detaylı bilgiler görüntüler. Aşağıda bu komutun çıktısını görebilirsiniz.






Burada show cdp neighbor detail komutu ile, bağlı olan cihazların ip adresleri, hostname’leri ve IOS bilgileri gibi özelliklerini görmekteyiz.


Show    cdp neighbor entry *   komutu  show cdp neighbor detail komutu ile aynı bilgilgileri görüntüler. Bu iki komut arasında herhangi bir farklılık yoktur. Fakat cdp neighbor entry *   komutu iki farklı seçeneğe sahiptir.


Show    cdp neighbor entry *   ?  yazarak iki seçeneği görebiliriz.

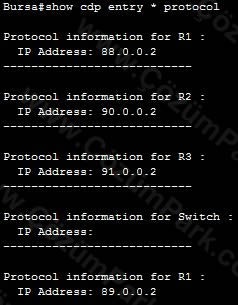

Show cdp neighbor entry * protocol komutu direkt olarak bağlı her komşunun sadece IP adreslerini gösterir. Aşağıda komutun çıktısını görebilirsiniz.

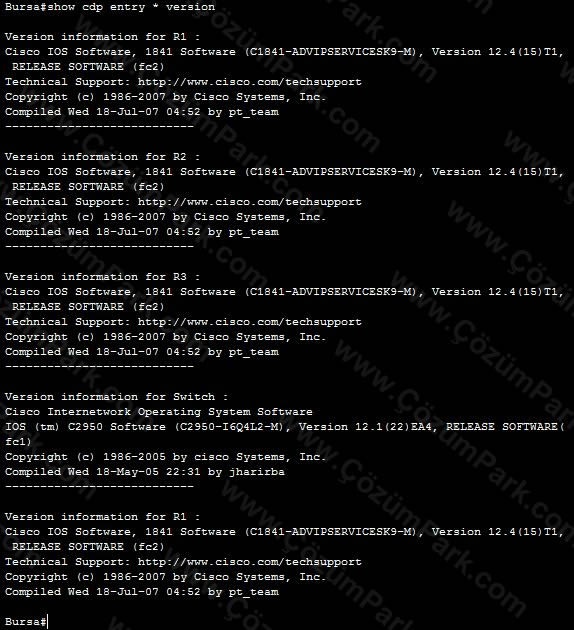

Show cdp neighbor entry * version komutu ise direkt olarak bağlı her komşunun sadece IOS versiyonlarını göstermektedir. Aşağıda komutun çıktısını görebilirsiniz.




Port ve Interface Bilgisini Toplamak


Show cdp interface komutu bizlere router interface’leri veya switch portlarındaki CDP durumunu verir.


Daha öncede belirttiğim gibi, no cdp run komutu ile bir router daki CDP yi tamamen kapatabilirsiniz. Eğer CDP yi interface bazında kapatmak isterseniz no cdp enable komutunu kullanmalısınız. Cdp enable komutu ile tekrar aktif hale getirebilirsiniz. Tüm port ve interface’ler default olarak cdp enable olarak ayarladır.

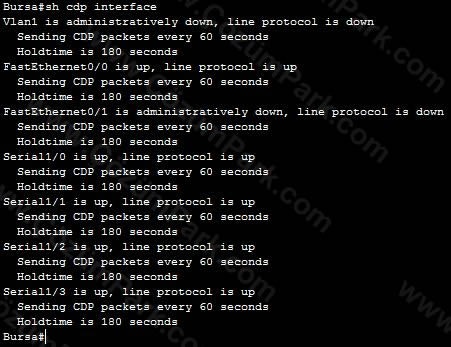

show cdp interface komutu, interface’ler hakkındaki bilgileri görüntülemeye yarar.  Encapsulaiton, timer ve holdtime değerlerini görmemizi sağlar. Aşağıda bu komutun çıktısını görebiliriz.

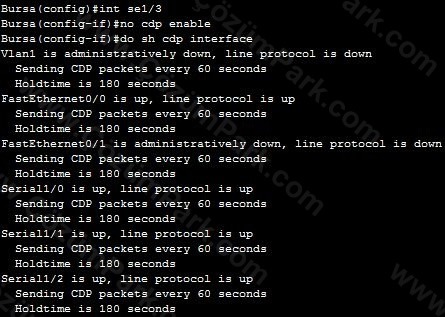

Şimdi bir interface için CDP’yi devre dışı bırakıp sonucu görelim. Bunun için Configration mode’da no cdp enable komutunu kullancağız.




Yukarıdaki çıktıda serial1/3 ün listelenmediğini görüyoruz. Cdp enable komutu ile tekrar aktif hale getirebiliriz.


Bu makalede sizlere CDP (Cisco Discovery Protocol) anlatmaya çalıştım. Umarım faydalı olmuştur. Bir sonraki makalede görüşmek üzere.
