Vlan oluşturma ve haberleştirme

  RSS
Hasan ünal
(@hasanunal)
Üye

Merhaba,

Çalıştığım kurum 2 farklı lokasyonda hizmet veriyor, network radiolink ve p2p aracılığı ile sağlanıyor cihazların tamamı aynı subnet içerisinde haberleşiyor.

2 lokasyonda da kamera ve IP santral mevcut ben bu cihazları farklı bir Vlan üzerinden haberleştirmek santrali teke düşürmek ve tüm personelin dahiliden görüşebilmesini sağlamak istiyorum.

Network düzeni şu şekilde;

Turkcell switch üzerinden yani radiolinkten 1.210 İp li zyxel switch e 24 nolu porttan giriyor, 2 nolu porttan çıkıp 1.200 ip li Aruba switch e 24 nolu porttan giriyor 23 nolu porttan çıkıp 1.201 ıp li cihaza 48 nolu porttan girip 14 nolu porttan IP santrale giriyor, diğer lokasyon içinde yine turkcell switch i üzerinden 1.206 nolu Aruba switch in 1 nolu portundan giriyor burada 4-24 nolu portlar bu Vlan üzerinden haberleşicek cihazlar switchlerin arayüzleri yaptığım vlan ayarları resimlerde mevcuttur.

Anlam veremediğim durum ise 1. Lokasyonda 3.100 ıp verdim santrale ping atabiliyorum, diğer lokasyondaki herhangi bir cihazda bu lokasyondaki santrale 3.100 üzerinden ping atıyor ama ben diğer lokasyona ping atamıyorum. Firewall vlan ayarlarını da ekliyorum.

zyxel   1.210
aruba 200
aruba 201
aruba 206

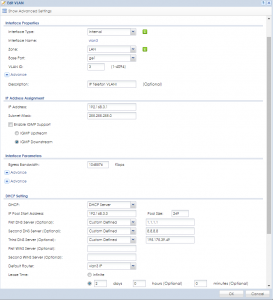

firewall



Alıntı
Gönderildi : 24/02/2020 09:07
Konu Etiketleri
Yilmaz BARCIN
(@yilmazbarcin)
Üye

lokasyonların her biri için ayrı bir network kurulması doğru olacaktır. Bu şekilde default gw olarak trafik bir tarafta 3.1 e gelirken diğer taraftan gelmez.

örnek : a network 10.0.0.0/24 , b network 10.0.1.0/24 olarak kullanırsan bunları P2P cihazların ile birbirine bağlarsan sorun olmaz.

CevapAlıntı
Gönderildi : 24/02/2020 21:58
Mustafa Demiroz
(@MustafaDemiroz)
Üye

Anlatim gorece detayli olmus agzina saglik.

ilk bakista vlan tag problemi diye dusundum. Sonra bir lokasyondan digerine ping atiyormussun. Ozaman da sanki ters kurali yazmamissin gibi gorunuyor.

Yilmaz hocamin dedigi gibi gateway onemli.

CevapAlıntı
Gönderildi : 25/02/2020 00:22
