Cisco Small Business Access Point Kurulumu (WAP321)

  RSS
Hüseyin Baduk
(@huseyinbaduk)
Üye

Not: AP kurulumu yapmadan önce Switch 23. portu yani WAP bağlayacağımız portu Access(untagged) yapıp bir bilgisayar üzerinde internet bağlantı testi yapmak faydalı olacaktır. Bu VLAN'lardan(10,20) internet bağlantısı elde edildikten sonra topoloji belirtildiği şekilde kurulabilir.

Topoloji

VLAN1: Geçici VLAN (192.168.1.0/24)

VLAN10: Yönetim, Data VLAN’ı (192.168.10.0/24)

VLAN20: Wireless VLAN’ı (192.168.20.0/24)

Arayüze Bağlanma

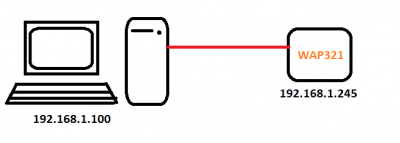

- Kablonun bir ucunu bilgisayarınıza, diğer ucunu WAP321 AP cihazına takın.

- Bilgisayarınızın ip adresini 192.168.1.100 subnet mask’ı 255.255.255.0 olarak değiştirin.

- Herhangi bir web tarayıcısını açın adres kısmına 192.168.1.245 arayüzüne girin.

- default username: cisco, default password: cisco

res2

Arayüz Ayarları

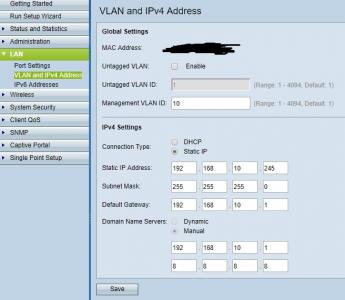

- LAN > VLAN and IPv4 Addres menusunden

Management VLAN ID: 10

Connection Type: Static

Static IP Adress: 192.168.10.245

Subnet Mask: 255.255.255.0

Default Gateway: 192.168.10.1



res3

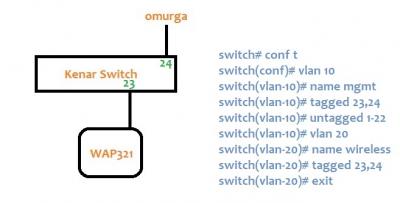

Ayarlamaları Save ettikten sonra cihazın bağlantısı kopacaktır. Artık Kabloyu bilgisayarınızdan çıkarıp kullanacağınız Switch cihazına takın. Ben 23. Porta taktım, switch 24. Port ise benim omurgamdan gelen trunk(tagged) bağlantım. Kablosuz ve Yönetim için iki ayrı VLAN kullanacağımız için bağlantılarımız trunk(tagged) olacak.

Topoloji

Aruba/HPE için cihaza girdiğim konfigürasyon aşağıdaki gibidir.

res1



Wireless LAN Konfigürasyonu

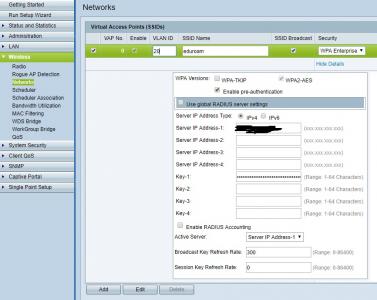

- Wireless > Networks menusunde

Default olarak oluşturulmuş olan VAP No 0 tick işaretini seçip Edit’e basın. Artık burada istediğiniz güvenlikte bir Wireless ağı oluşturabilirsiniz. Ben örnek olarak kurumumuzda kullanılan eduroam ağına dahil edeceğim.

VLAN ID: 20

SSID Name: eduroam

SSID Broadcast: +

Security: WPA Enterprise

WPA-TKIP: -

WPA2-AES: +

Radius IP address-1: MY_RADIUS_IP

Key-1: MY_RADIUS_KEY

Active Server: Radius IP address-1

res4

Kayıt ettikten sonra yeni SSID yayınınız açılacaktır.

Teşekkürler, iyi çalışmalar

Alıntı
Gönderildi : 18/07/2019 13:48
Konu Etiketleri
Turan COŞKUN
(@turancoskun)
Üye Forum Yöneticisi

paylaşımınız için teşekkürler.

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 18/07/2019 22:53
