[Çözüldü] Hp 1920s Vlan

Ersin B
(@ersin5)
Üye

Merhabalar,

Forti 40f üzerinden 1920s hp switche Vlan portu mevcut. Bu vlan portu üzerinden çıkan hat misafir hattı olarak kullanıyorum. Misafir hattını yayınını mikrotik cihaz üzerinden dağıtıyorum. Sorum şu?

Mikrotik üzerinde 2. Bir yayın yapmak istiyorum. İkinci bir vlan oluşturup.



Mikrotik cihazın tek network girişi var.

 forti üzerinde ikinci vlan oluşturup bu bu aynı vlani tek port üzerinden konuşturup mikrotik tarafından ayrı SSD ilere dağıtabilir miyim?

Şimdiden teşekkürler.

Alıntı
Topic starter Gönderildi : 21/04/2021 21:30
ibrahim yildiz
(@ibrahimyildiz)
Tecrübeli Üye Forum Yöneticisi

Doğru anladıysam sizin uygulamanız daha çok mikrotik tarafı ile ilgili yani elinizdeki cihaz yapabiliyorsa evet yapabilirsiniz.
FG vlanid oluşturur sw de bunu görür fakat sizdeki microtikte ssid tanımında vlan id tanımı varsa olur başka port şart değil. Böyle bir yeteneği yoksa yalıtabilmeniz için ayrı port gerekirdi. Nasıl yaparım kısmında ise bunu mikrotik forumuna sormanız daha hızlı yanıt almanızı sağlar.

https://sozluk.cozumpark.com/vlan
https://www.cozumpark.com/hpe-officeconnect-1920s-switch-kurulum-ve-temel-vlan-ayarlari/

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 22/04/2021 00:22
Ersin B
(@ersin5)
Üye

@ibrahimyildiz

Mikrotik tarafı tamam aslında burada yapılması gereken tek şey şuan HP 1920S switch üzerinde Vlan olan porttan ikinci Vlani atamak.

Forti den ikinci bir Vlan oluşturdum. Mikrotik tarafında da karşılığı oluşturuldu.

Sadece arada ki HP switch den aynı port üzerinden bu vlanlari taşımak.

Ama switch üzerinde bir türlü işlem sağlayamadım.

CevapAlıntı
Topic starter Gönderildi : 22/04/2021 10:13
ibrahim yildiz
(@ibrahimyildiz)
Tecrübeli Üye Forum Yöneticisi

O zaman makaleden faydalanabilirsiniz herşey orada gösterildiği gibi.

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 22/04/2021 16:03
Ersin B
(@ersin5)
Üye

@ibrahimyildiz



Bire bir yaptım ancak yine hiç bir şekilde çıkış alamadım maalesef İbrahim bey.

Yardımınız için çok teşekkür ederim. Sizinle yaptığım işlemlerin de ekran görüntüsünü pa

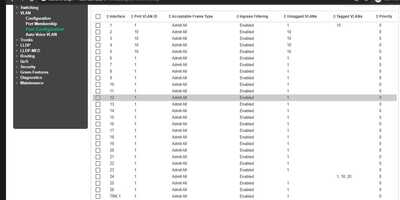

vlansw

ylaşıyorum hatta

CevapAlıntı
Topic starter Gönderildi : 22/04/2021 18:26
ibrahim yildiz
(@ibrahimyildiz)
Tecrübeli Üye Forum Yöneticisi

Burada anlayabildiğim kadarıyla vlanların hepsini dahil etmişsiniz mantığı karıştırmışsınız bence tagged konusunu bir okuyun. Şöyle olacak 1 porta ilk ssid için olanı, diğer bağlı porta diğer ssid için olanı taglayacaksınız.

****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 22/04/2021 21:26
Yilmaz BARCIN
(@yilmazbarcin)
Saygın Üye

Merhaba,

Fortigate tarafındaki port ve karşı switch ucu trunk olmalıdır. Fortigate 'in ilgili interface 'i altında 2 tane vlan açın, bu vlan id leri aynı şekilde karşı ucunu da ilgili iki vlan 'a tagged olarak tanımlamalısınız.

Devamında Mikrotik 'in switch 'e saplandığı portuda her iki vlan a tagged olarak işaretleyin.

son olarak mikrotik üzerinde de fortigate 'te yaptığınız iki iki vlan 'ı tanımlayın.



Ancak bu şekilde istediğinizi yapılandırabilirsiniz.



kolay gelsin,

yB

CevapAlıntı
Gönderildi : 26/04/2021 23:46
Ersin B
(@ersin5)
Üye

Merhabalar,



Öncelikle açıklamalar değerli bilgiler için çok teşekkür ederim.

Ancak üzerine durabildim ve başarıyla yapmak istediğim işlemi yaptım ve sorun çözülmüş oldu.

yaptığımı senaryo şöyle;  Fortiden Hp 1920s switche Vlan oluşturmak aynı zamanda bu Vlanları mikrotik Wifi cihazıma  karşılıklı Vlanlar atayarak Guest ve Yonetim SSID lerini ayırmak.

Hp switch in 24 portunu Trunk olarak ayarladım ve bu Trunk porta açtığım Vlanları üye yaptım. mikrotik tarafı zaten ayarlıydı sorun çözülmüş oldu. Yaptığım işlemleri ekran görüntüsü olarak aatıyorum.



Teşekkürler

vlan fortigate
vlan mikrotik

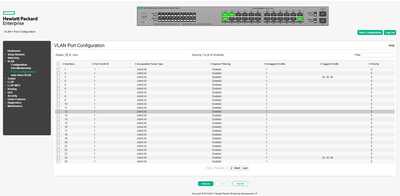

vlan hp switch



CevapAlıntı
Topic starter Gönderildi : 02/05/2021 17:37
Hakan Uzuner
(@hakanuzuner)
Kıdemli Üye Yönetici

Geri dönüş ve bilgi için teşekkürler.

Danışman - ITSTACK Bilgi Sistemleri
****************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
Eğer sorununuz çözüldü ise lütfen "çözüldü" olarak işaretlerseniz diğer üyeler için çok büyük kolaylık sağlayacaktır.
*****************************************************************

CevapAlıntı
Gönderildi : 03/05/2021 10:36
