[Çözüldü] IPSEC/Vpn Failover Hakkında

Merhaba,

Administrative Distance (AD)
FortiOS’ta AD = “bu rotaya ne kadar güveniyorum” değeri
Küçük değer = daha öncelikli rota
Örnek:
Primary tünel için AD = 10
Secondary tünel için AD = 20
Böylece FortiGate, AD’si küçük olanı seçer, primary down olduğunda diğerine geçer

Priority (Route Priority)
Priority, aynı AD’ye sahip birden fazla rota varsa hangi interface’in tercih edileceğini belirler
Düşük priority değeri = öncelikli
Ama genelde AD kullanmak daha sade, Priority, nadiren karmaşık senaryolarda lazım olur

Dikkat etmeniz gereken ayarlar,
Destination: karşı subnet
Device: ilgili IPsec tünel
AD: birincil tünel için düşük, yedek için yüksek.
Dead Peer Detection (DPD) ve Monitor özelliğini aktif edin, tünel koparsa FortiGate rotayı tablodan çıkarır.
Eşit AD & Priority kullanmayın yoksa ECMP(Equal-cost multi-path routing ) olur ve tüneller arası yük paylaşımı başlar, paket sıralaması bozulabilir.

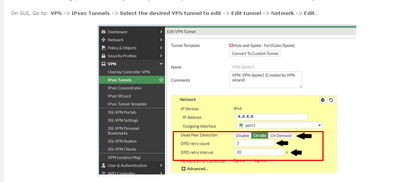

DPD ayarlarını aşağıda özetledim.

Detaylı config için aşağıya link i bırakayım.

https://community.fortinet.com/t5/FortiClient/Technical-Tip-Configuring-DPD-dead-peer-detection-on-IPsec-VPN/ta-p/192616

Ek olarak SD-wan içerisinde ipsec interfaceleri ile yedekleme yapabilirsiniz.

Bu tarz işlemleri iki taraflı yapacağınız için topolojiye ve değerlere dikkat etmeyi unutmayın.

Kolay gelsin.

Merhaba ,

Şube cihazları fortigate değil.

Sd-wan üzerinde de değil IPSEC.

Dün nasıl oldu ise vpnler UP oluyordu şimdi ise kafasına göre davranıyor.

Dead Peer Detection DPD yaptım AD leri ayarladım ama tunnel kurulmadı.

Faz 1 up olurken Faz2 down onu manuel UP ediyorum tunnel kuruluyor.

Monitor için bu link hareket ettim

https://community.fortinet.com/t5/FortiGate/Technical-Tip-IPsec-VPN-Site-to-Site-tunnel-monitor/ta-p/190643

Merhaba,

Konfigürayon detayı görmeden net çözüm sunmak zor, mevcut routeların ip adreslerini gizleyerek bir kaç ekran görüntüsü bırakabilirseniz ve karşı taraftaki cihaz hakkında bigli verebilirseniz fikir üretmeye çalışırım hocam

Merhaba ,

Şubede iki hat var onlardan biri down olursa diğerinden fortigate bağlansın istiyorum.

Aşağıda fortigate üzerindeki 2 adet ipsec şube konfigleri var.

Şubede tplink lte modem var.

Forti üzerinde 2 static route var AD leri aynı öncelikleri sube olan 1 subeyedek olan 2 (üstteki linkte ad ler aynı yazıyor makalede)

edit "sube"
set interface "wan1"
set keylife 28800
set peertype any
set net-device disable
set proposal 3des-md5
set auto-negotiate disable
set dpd on-idle
set dhgrp 2 1
set nattraversal disable
set remote-gw wanIP
set psksecret ENC uvm

edit "subeyedek"
set interface "wan1"
set keylife 28800
set peertype any
set net-device disable
set proposal 3des-md5
set auto-negotiate disable
set dpd on-idle
set comments "testbolge"
set dhgrp 2 1
set nattraversal disable
set remote-gw wanpisi
set monitor "sube"
set psksecret ENC Upx

FAZ2 UP yaparsam manuel vpnler oturuyor.

Merhaba ,

şimdi aşağıdakini denedim.

Ad 10 oncelik 1 (sube) , ad 20 oncelik 1 (yedeksube) yapınca (yukardaki config aynı sadece static route değerlerini değiştim)

subeyedek isimli vpn hiç birşey yapmadan UP oluyor. (ping atma vesaire yok )

sube ismli vpn Merkezden ping talebi yollarsam tunnel UP oluyor 🙂

Son durum nedir?

Hakan Hocam , Son durumda tersi oluyor artık 🙂

Merkezden ping atınca UP olmuyor

Ama Şube networkunden RDP yapınca tunnel UP oluyor hemen (Merkez üzerinden ping ile olmuyor artık)

Bu işimi görecektir.

Tamam o zaman geçmiş olsun, geri dönüş ve bilgi için teşekkürler.

Üstad ,

sd-wan üzerinde fail over başlıklı yeni konu mu açayım dersiniz, yoksa burdan mı devam edeyim.

Yeni konu daha iyi olur bence.
