Cisco Temelli Sistemlerde Farklı Vlanlara İp Dağıtılması





Dhcp sistemi, ethernet ve tcp/ip’den sonraki en önemli teknolojik gelişmedir. Böyle bir sistemin hiç var olmadığını düşünürsek, şu anda mobil olarak çalışan cep telefonu, tablet, laptop gibi sistemlerde yaşanacak kargaşayı düşünmek bile zor.

Dhcp paketleri tasarımı itibarı ile yönlendirici cihazların arkasındaki ağlara iletilemezler. Birden çok vlan barındıran ağlarda çok sayıda dhcp sunucu kullanmak yönetim olarak zor olacağı için bunun yerine dhcp-relay (ip-helper) sistemi tasarlanmıştır.



Örneğimizde cisco ağlarında bu uygulamanın nasıl çalıştığına göz atacağız.

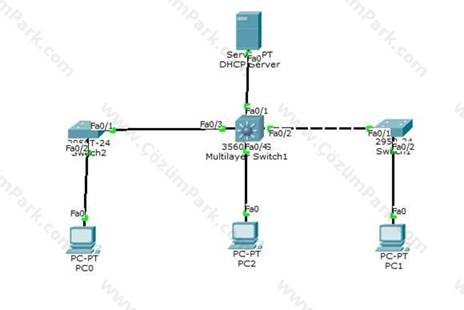

Senaryomuzu aşağıdaki gibi oluşturalım.

clip_image002



Dhcp Sunucu 10.10.10.10





Vlan1                    10.10.1.254

Vl10                       10.10.10.254                      Dhcp-pool vl10 (sunucu vlanı, dhcp mevcut değil)

Vl20                       10.10.20.254                      Dhcp-pool vl20 10.10.20.30-10.10.20.200 aralığı

Vl30                       10.10.30.254                      Dhcp-pool vl30 10.10.30.30-10.10.30.200 aralığı

Vl40                       10.10.40.254                      Dhcp-pool vl40 10.10.40.30-10.10.40.200 aralığı



Yapımızda 5 adet vlan mevcut.

vlan1 management vlan olarak tasarlanmış durumda sadece switchlerimizi yönetmek amacı ile kullanılmaktadır.   Diğer 4 vlan ise clientlerimiz ve sunucularımız için kullanıyoruz. Sunucular statik ip adresleri ile konfigüre edildikleri için Vlan10 isimli ağımıza dhcp sunucu ile ip dağıtma gereksinimi duymuyoruz.

Diğer 3 vlanımız olan 20, 30 ve 40 vlanları için ise x.x.x.30 – x.x.x.200 Aralığını dhcp ile dağıtacağız.

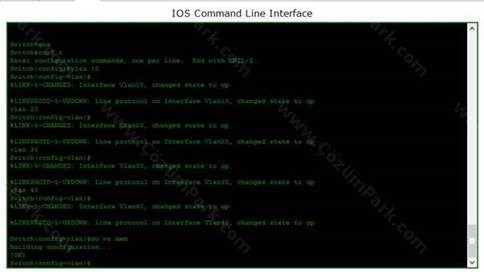

İlk olarak L3 seviyesinde çalışan cihazımızda vlan yapımızı oluşturuyoruz.

clip_image004

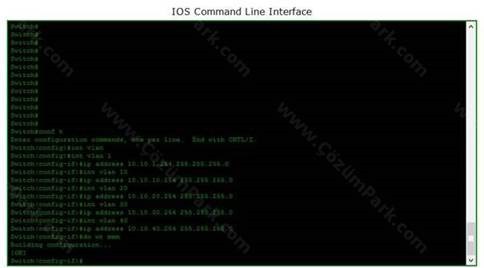

Hemen sonrasında oluşturduğumuz vlan20, vlan30 ve vlan40 ara yüzlerimize yukarıdaki senaryomuzda belirlediğimiz ip adreslerini veriyoruz.

clip_image006

Sonrasında kenar switchlerimizde de  aynı vlan ara yüzlerini oluşturmamız gerekiyor.

Bunu yapabilmek için 2 yöntem mevcut

1-      Diğer switchlerde aynı komutlar yardımı ile vlanlarımızı oluşturmak.

2-      VTP yapısı kullanarak L3 cihazımız daralttığımız vlanların otomatik olarak diğer switchlerde de oluşmasını sağlamak.

Vtp kullanma seçeneği (cisco tarafında böyle bir kolaylık mevcut iken özellikle) daha efektif olacağı için ikinci yöntemi tercih ediyoruz, L3 switchimde vtp modunu server, kenar switchlerimizde ise client olarak set ediyoruz.

clip_image008

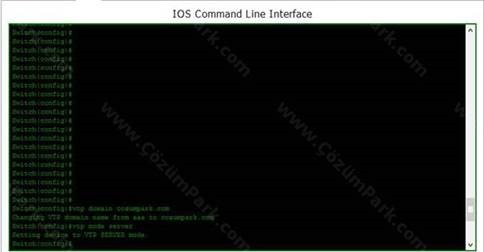

Vtp domain cozumpark.com komutu ile vtp domain ismimizi belirliyoruz.  vtp mode server komutunu kullanarak L3 seviyesinde çalışan switchimizi VTP server olarak tanımlıyoruz.

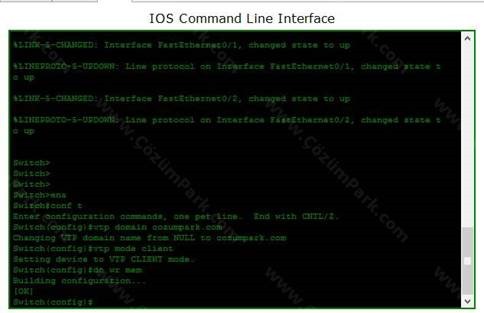

Kenar switchlerimiz üzerinde, konfigürasyon modunda vtp mode client ve vtp domain cozumpark.com komutlarını kullanıyoruz. Bu şekilde vtp sunucumuzda oluşturulan vlan tanımlamalarımızın kenar switchlerimize geçişini sağlamış oluyoruz.

clip_image010

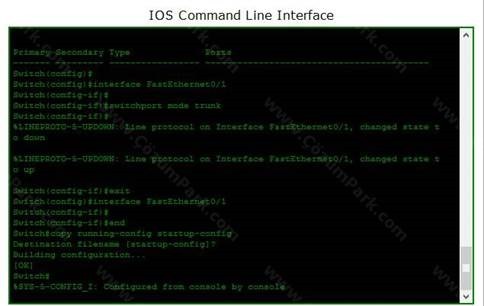

Vlan yapılandırma bilgilerimizin L3 switchimizden kenar switchlerimize aktarılabilmesi için switchlerimizin kendi aralarındaki fiziksel bağlantının bulunduğu portları trunk olarak konfigure etmemiz gerekli.

Konfigürasyon modunda

Switch(config)#interface FastEthernet0/1

Switch(config-if)#switchport mode trunk

Komutları ile kenar switchimizde FastEthernet0/1 portumuzu trunk olarak yapılandırabiliriz.

Bu komutları tüm switchlerimizi birbirine bağlayan portlar için çalıştırmamız gerekir. Konfigürasyon modundan çıkmadan yapılandırmamızı do wr mem komutu ile kaydedebiliriz.



clip_image012



Dhcp sunucumuz ve clientlerimizin bağlı oldukları portlar için vlan tanımlamalarını yapmamız gerekiyor.

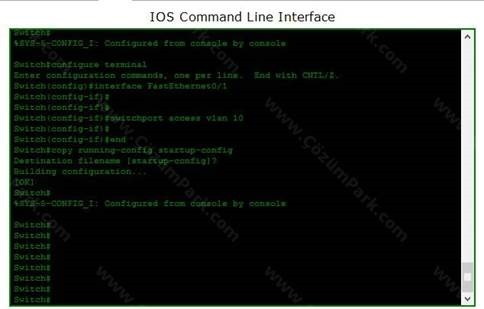

L3 cihazımızın FastEthernet0/1 portunu, dhcp sunucumuz için vlan10 olarak set ediyoruz.

Kenar switchlerimiz üzerinde ise clientlerimizin her birini 20, 30 ve 40 vlanlarına dahil ediyoruz.

clip_image014

Yapılandırmamızda vlan yapımızı kurmuş olmamız rağmen henüz clientlerimiz dhcp sunucumuzdan ip alamamaktalar. Bunun sebebi Dhcp sunucumuz ile istemci bilgisayarlarımızın aynı vlan üzerinde olmaması.

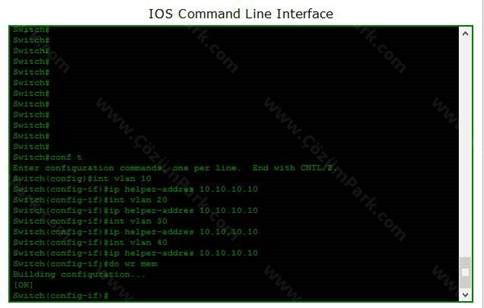

 ip routing komutu ile vlanların kendi aralarındaki yönlendirme işlemini aktif ettikten sonra, dhcp sunucu ve istemcilerimiz arasındaki iletişimi sağlamak için L3 seviyesinde çalışan cihazımızın üzerinde oluşturduğumuz vlan tanımlarımıza ip-helper komutu ile dhcp sunucumuzun ip adresinin gösterilmesi gerekli.

clip_image016

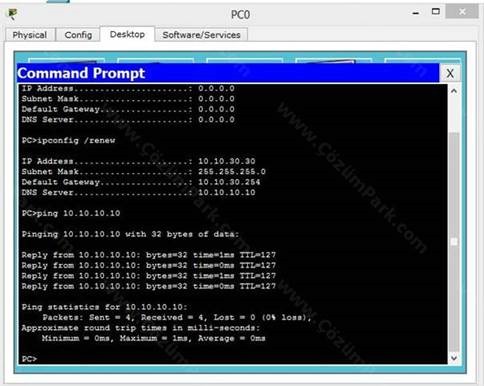

Kenar switchlerimizden Switch2’nin FastEthernet0/2 portuna takılmış durumda olan bilgisayarımıza dhcp üzerinden ip aldırmayı deniyoruz. Aşağıda gördüğümüz gibi vlan30 tanımlı porta bağlı olan bilgisayarımız 10.10.30.30 ip adresini alıyor. Ping ile dhcp sunucumuz ilet iletişimimizi test ediyoruz ve dhcp sunucumuzun ip adresine ping atabiliyoruz.

clip_image018

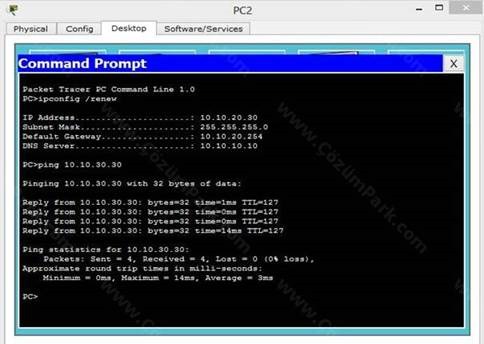

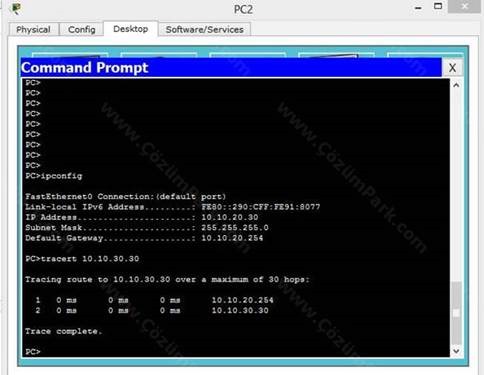

PC2 isimli, L3 seviyesinde çalışan cihazımıza bağlı olan bilgisayardaki durumu da kontrol ederek farklı vlanlardaki bilgisayarlarımız arasındaki iletişimini doğrulayabiliriz. 10.10.20.30 ip adresini dhcp havuzundan alan bilgisayarımız, 10.10.30.30 ip adresli diğer bilgisayarımıza ping atabiliyoruz.

Sonuç olarak farklı network üreticilerine ait cihazlarda (hp, d-link, Juniper gibi ) komut setleri farklı olabilmekte fakat temel olarak aynı mantıkla farklı vlanlardaki clientlerimize tek dhcp sunucu üzerinden ip dağıtma işlemini gerçekleştirebiliriz.

clip_image020



clip_image022

Umarım faydalı bir makale olmuştur. Bir sonraki makalemizde görüşmek üzere.
