Thecus – NAS Server–SMB–N4100PRO






Uzun bir süredir Microsoft ürünleri dışında makale yazmamıştım. Malum uzmanlık alanlarım dışında makale yazmayı pek seven bir insan değilim. Ancak sizlerle paylaşım yapmak istediğim ve gerçekten beğendiğim bir ürün hakkında önce kısa bir kullanım yazısı olarak hazırladığım karalamamı makale yapma kararı aldım. Ve bunun sonucu olarak sizlere bir NAS ürünü olan Thecus N4100PRO ürününün teknik bir makalesini yazdım.

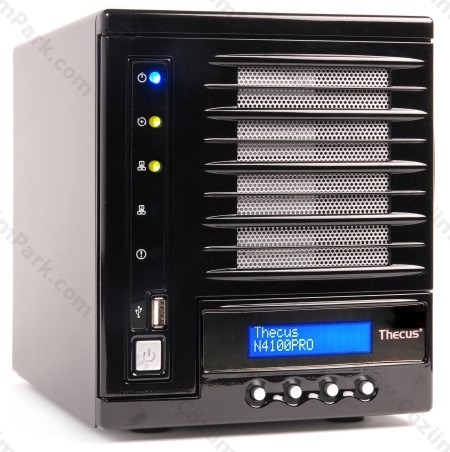

Elimdeki ürün Thecus N4100PRO modeli. Aslında donanım olduğu için bazı noktalardaki özelliklerini direk kendi sitesindende ulaşabilirsiniz.





http://www.thecus.com/product.php?PROD_ID=17





Yani işin özü herkese açık olan bilgileri uzun uzadıya burada yazmak bana çok mantıklı gelmediği için ben makalemin bazı noktalarında link ile sizleri yönlendireceğim.

Sponsor



İlk olarak Thecus markası ve NAS kavramlarına değinmek istiyorum.



Network Attached Storage



NAS cihazı aslında LAN’a bağlı yüksek erişim hızında depolama yapabilen bir dosya sunucusudur. Genel kullanım için oluşturulmuş olan işletim sistemi, NAS cihazlarında sadece dosya paylaşımıyla ilgili işlemleri yapabilmek için sadeleştirilmiş, dosya I/O ‘ları (input/output) gerekli protokoller eklenmiş ve bu iş için optimize edilmiştir. NAS Server olarak da adlandırılan bu cihazlara her ne kadar sonuna “Server”ibaresi ekleniş olsa da yanılıp veri depolayıp paylaşıma açmaktan daha başka özellikler (DNS Server, DHCP Server) kazandırmak mümkün değildir. ( Not; gelişen teknoloji ve rekabet nedenleri ile makalenin yazıldığı dönemdeki bazı şartlar ilerleyen zamanlarda değişkenlik gösterebilir. Zamanında print server özelliği olmayan ADSL modemlere zaman içerisinde bu özelliğin bile eklenmesi gibi örnek verebiliriz ).





Bir NAS cihazı alttaki bileşenlerden oluşur.



•Bir ya da daha fazla network kartı. (Örn: Gigabit Ethernet, Fast Ethernet, ATM vb.)

•Network File Systems (NFS) ya da Common Internet File Systems (CIFS)

•Patentli; Windows, Linux ya da Unix tabanlı işletim sistemi.

•Fiziksel diskleri bağlayıp yönetmek için endüstri standardı protokoller (SATA,SCSI, Fibre Channel)



NAS cihazları çoklu dosya servisi protokollerini desteklemekle birlikte bunların en genel olanları NFS ve CIFS’tir.



NFS; Sun tarafından geliştirilmiş olup Unix tabanlı işletim sistemleri tarafından kullanılır. Bilgisayarlar arası haberleşme için Remote Procedure Call (RPC; Microsoft’un çevirisine göre Uzak Yordam Çağrısı) servisini kullanır. Eğer dosya transferi için TCP/IP protocol yığını kullanılacaksa hem sunucuda hem de istemcide TCP/IP’nin kurulu olması gerekmektedir.



CIFS ise Microsoft ‘un Server Message Block (SMB) protokolünün public yani halka açılmış varyasyonudur. SMB genellikle LAN’lerde kullanılır ve FTP ve HTTP gibi varolan Internet uygulama protokollerinin tamamlayıcısı olarak gösterilebilir.



CIFS protokolü ile Client’lar;



Local’deki ya da Server üzerindeki dosyalara erişip onlara read/write yapabilir.

•Unicode dosya isimleri kullanılabilir.

•Network hatalarında bağlantı otomatik olarak restore edilebilir.

•Diğer clientlarla özel kilitlerle dosya paylaşabilir.





Evet bu kadar temel NAS bilgisinin ardından Thecus markası hakkında da birkaç bilgi paylaşmak istiyorum.





Yedekleme teknolojileri ve çözümleri konusunda dünya lideri konumunda olan THECUS Intel Storage Cominity üyesidir.Merkezi Tayvan’de bulunan THECUS geniş ürün yelpazesine sahip NAS serverlar ve NVR lar ile dünya genelinde hızla büyümeye devam etmektedir.



Yine gartner sonuçlarına bakarak aslında QNAP gibi bu pazarda uzun süredir olan bir markaya göre hızlı bir yükseliş grafiği olduğunu söyleyebiliriz.



Gelelim incelemekte olduğum ürünün teknik detaylarına. Aslında incelemek biraz yanlış ifade olabilir çünkü bu ürünü ben bizzat kendim kullanmak için aldım. Yani bu nedenle detaylı bir inceleme yaptım ve sizlerle paylaşıyorum.





Cihazın internet üzerindende paylaşılan özellikleri aşağıdaki gibidir.







Hardware Platform

Item

Spec

LAN Interface

RJ-45×2 : 10/100/1000 BASE-TX Auto MDI/MDI-X

USB Interface

USB 2.0 host port x3 (2xRear, 1xFront)

LED Indicator

· Power(Blue)

· System Busy (Orange)

· HDD1 Power, Activity/Fail(Blue, Yellow/Red)

· HDD2 Power, Activity/Fail(Blue, Yellow/Red)

· HDD3 Power, Activity/Fail(Blue, Yellow/Red)

· HDD4 Power, Activity/Fail(Blue, Yellow/Red)

· WAN (Activity : Green, WOL supported)

· LAN (Activity : Green, WOL supported)

· System Failure (Red)

LCD Module

Displays system status and information

Power Supply

Internal 200W power supply

Disk Interface

SATA x4 via backplane

Thermal Control

· Thermal sensor on HDD temperature

· System temperature control

Buttons

· Power button

· LCM operating buttons(Front)

Chassis

Metal Chassis

Environment

· Temperature : 5°C to 40°C

· Humidity : 0 ~ 80 % R.H. (Non-condensing)

Power Consumption

· Standby mode: 62W

· Full Loading: 84W with 1.5TB Seagate * 4 HDD installed

Sound Pressure Level

· Without HDD: 21.3 dB(A)

· With HDD: 23.9 dB (A) with 1.5TB Seagate * 4 HDD installed


2. Software Functions

RAID

RAID Modes

RAID 0, 1, 5, 6,10, JBOD

Auto-Rebuild

Supported

Hot-Swap

Supported

RAID Expansion

Supported

RAID Level Migration

Supported

Disk

Power Management

Spin down while idle time setup

Roaming

Support roaming to other N4100PRO NAS

S.M.A.R.T

Supported

Network

Configuration

Fixed IP Address, Dynamic IP Address, Jumbo Frame

IP Sharing Mode

Supports WAN port IP address for LAN and Wireless LAN clients

Bonding

802.3ad, Load Balancing, FailOver

Transport Protocols

TCP/IP/Appletalk

File Protocols

SMB/CIFS, HTTP/HTTPS, FTP, NFS, AFP

Data Access

Client OS Support

· Windows 7/2000/XP/2003/Vista

· UNIX/Linux

· Mac OS 9 / X

WebDisk

Web-based file access

FTP

Built in FTP server with bandwidth control

Download Manager

HTTP / FTP / BT /eMule (module)

Printer Server (IPP)

· Supports USB printers

· Supports IPP various printers

· Client can manage the print job queue via WEB interface

Data Backup

USB Copy Via LCM Operate

Copy USB Mass storage device contents to specified location to NAS

Client Data Backup

Acronis True image(OEM version)

Client System Disaster Recovery

Acronis True image(OEM version)

NAS Remote Replication

Via Thecus proprietary Nsync

Multimedia Support

iTunes Server

Supported File Types: AAC, MP3 w/ ID3 tag, WAV

Photo Web Server

· Supported File Types: GIF, JPG (JPEG), BMP, jpg

· Supports EXIF display

· Supports slide show

Media server

· Supports uPnP AV streaming protocol

· Works with DLNA-certified players

User Authentication

Local User

Supports built-in user accounts

Local Group

Supports built-in user groups

Microsoft AD

Supports AD users/groups

File System

Type

Journaling File System

Capacity

8TB

Language Support

Unicode Support

Authorization

Read, Write or Deny options on individual users or groups

Administration

Multilingual Web-based administration

Web-based server management Interface Supports English, Traditional Chinese, Simplified Chinese, Japanese, Korean, French, German, Italian, Spanish, Russian and Polish

Utility Program

· MS Windows Setup Wizard, Support Windows 7/2000/XP/2003/Vista

· Mac setup Wizard (OSX only)

Email notification

Sends system messages via Email to the system administrator





Baktığınız zaman pek çok NAS cihazı için standart özellikler sunmaktadır. Ancak benim bu ürünü seçmemdeki en önemli nedenleri sizlerle paylaşmak istiyorum.



İlk olarak RAID seçenekleri benim için çok önemli bir özellik ve ben RAID 10 kullanan bir bilgi sistemleri çalışanıyım ve bu üründe RAID tarafında RAID 0, 1, 5, 6,10, JBOD desteklemektedir.



Bir diğer önemli nokta ise elimde son derece karmaşık ve farklı sistemler bulunmaktadır. Bundan dolayı farklı bu sistemler için farklı disk kaynağı ihtiyaçları bulunmaktadır. Bu cihaz bu noktada da benim ihtiyaçlarımı karşılamaktadır. Desteklediği protokoller ise SMB/CIFS, HTTP/HTTPS, FTP, NFS, AFP dir.



Bir diğer güzellik ise kolay yedekleme. Acronis True image yazılımı ile entegre çalışan ve yedeklemenin son derece kolay gerçekleşmesini sağlayan bu cihaz beni bu noktada da etkilemeyi başardı.



Bu temel gereksinimlerin yanında sunduğu Multimedia özellikleri ise gerçekten dikkat çekici. iTunes Server, Photo Web Server ve Media Server özelliği bulunmaktadır.



Gelelim ürünün kullanımına.

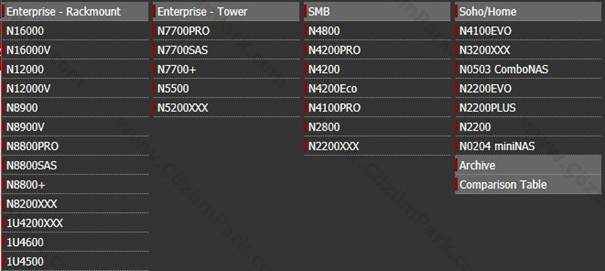

Thecus NAS modellerinden farklı segmentler için ürün üretmektedir. Benim incelediğim ürün SMB olarak geçen KOBİ ler için bir üründür.














Tabiki bir KOBİ olup çok ciddi bir yedekleme veya veri saklama ihtiyaçlarınızın olması durumunda Enterprise serisine geçebilirsiniz.



İlk izlenim olarak ben ürünü başarılı buldum ancak plastik kalitesi daha iyi olmalıydı. Evet şık bir tasarımı var ancak kullanılan malzeme bence daha iyi olabilirdi. Bu tabiki biraz kullandığım seri ile alaklı. Neden derseniz ortalama 800$ lık bir NAS kullanıyorum ve malum NAS denince çok daha yüksek maliyetlere ürün temini söz konusu.

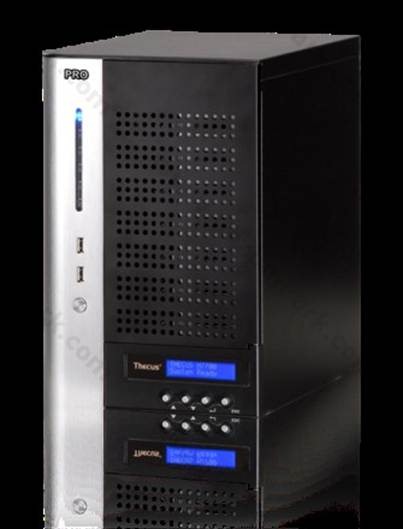

Aşağıdaki ürünü sadece örnek olması açısından sizlerle paylaşıyorum.














Daha üst seri bir ürün ve tabiki malzeme kalitesi daha iyi.



Gelelim kurulum aşamalarına.

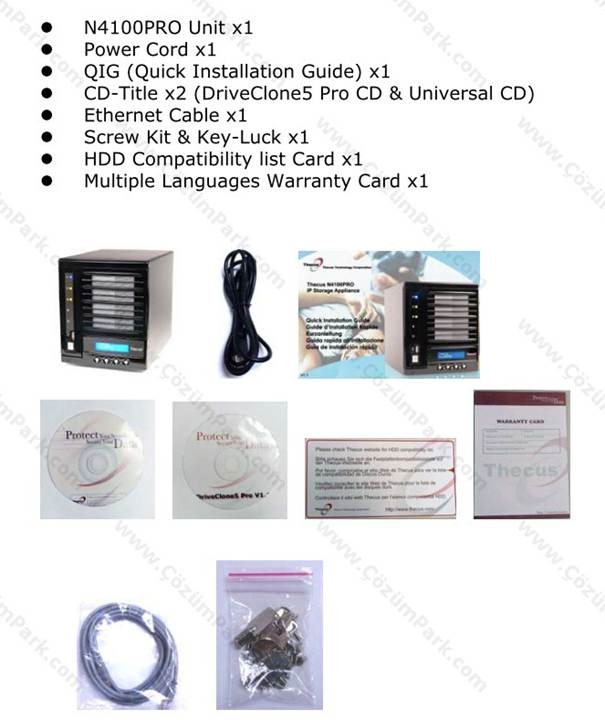

İlk olarak kutu içeriğini inceleyelim.

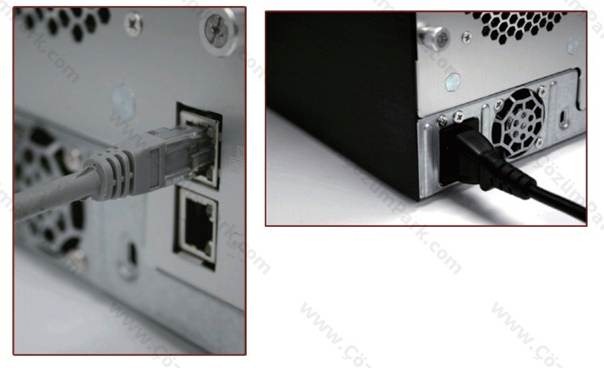

Ardından kablolama kısmını tamamlayalım.

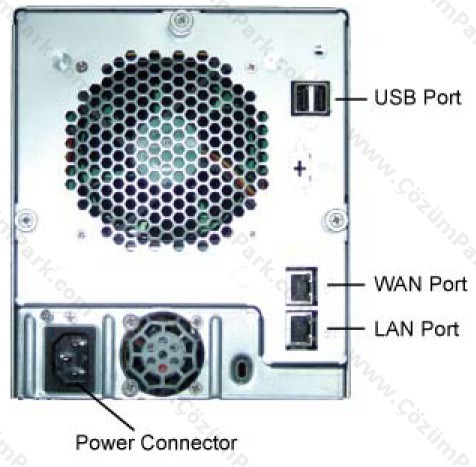

Kablolama kısmına geçmeden önce sizlere cihazın arka panelini özetlemek istiyorum.














Son derece anlaşılır bir arka panele sahip. USB bağlantı portları, iki adet ethernet girişi ve elektirik girişi bulunmaktadır. Bu bilgiler ışığında kablolamaları tamamlayabiliriz.

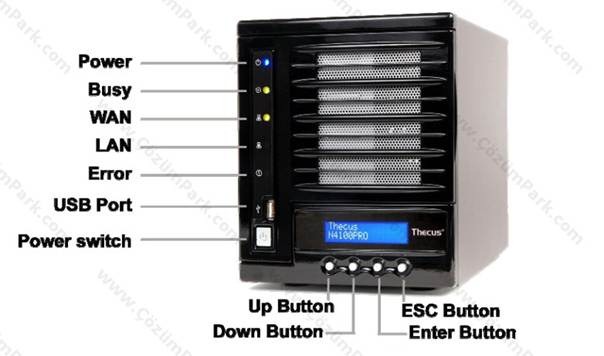

Cihazın ön panelinin detayları ise aşağıdaki gibidir.














Bu bilgilerin ardından temel kurulum adımları için iki seçeneğimiz bulunmaktadır. İstersek cihazın ön panelinde yer alan ekrandan ip adresini alıp aynı Network ID ye sahip bir bilgisayardan kablo ile arayüze girebilir veya kutu içeriğinde bizlere gönderilen CD içerisindeki ara yüz ile bağlanabiliriz.

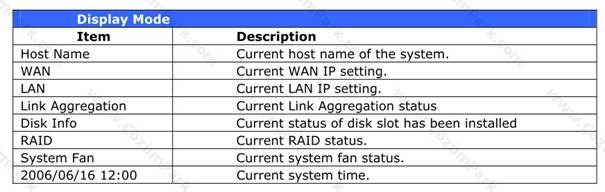

Cihazın ön panelindeki ekranda aşağıdaki temel bilgilere ulaşabilirsiniz.












Arka bölümde iki adet ethernet girişi bulunmaktadır. Üst bölümdeki “1” numaralı giriş WAN olarak isimlendirilmekte olup varsayılan olarak IP adresi 192.168.1.100 dür. Hemen altındaki “2” numaralı giriş ise LAN olarak isimlendirilmekte olup varsayılan IP adresi 192.168.2.254 dür.

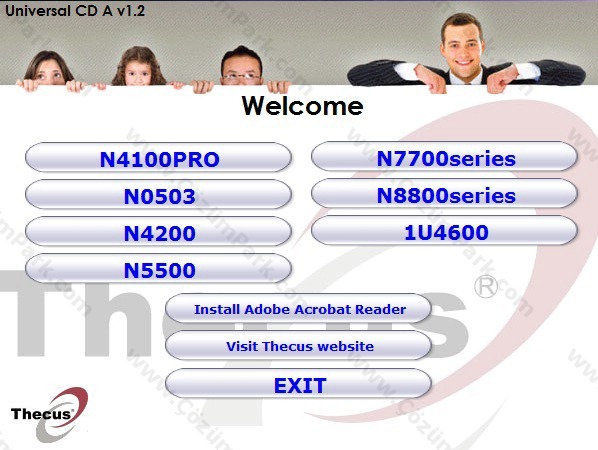

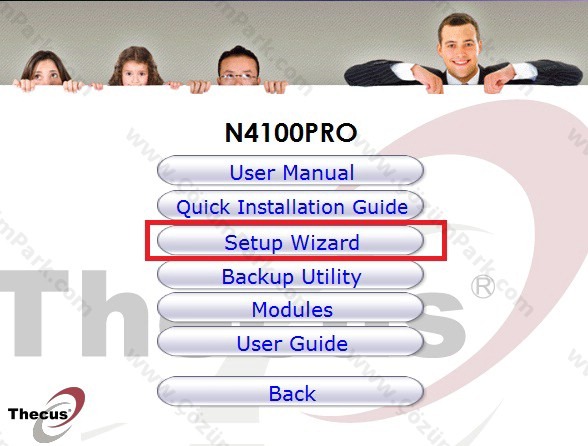

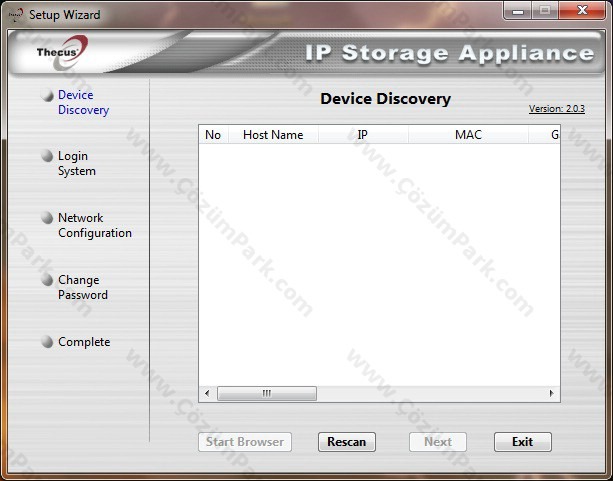

CD ile kurulum için aşağıdaki adımları takip edebilirsiniz.



















Kurulum sonrası aşağıdaki gibi bir arayüz yardımı ile temel ayarları yapabilirsiniz.

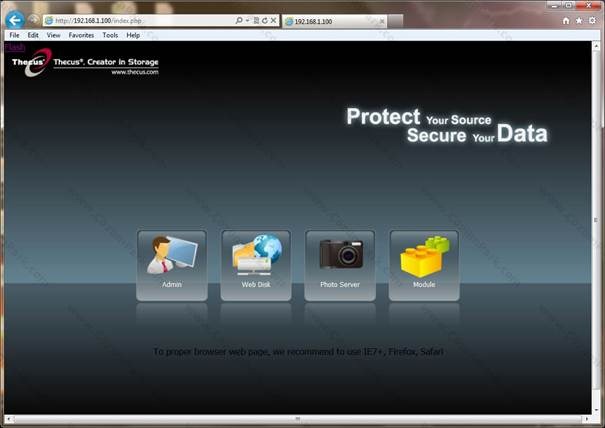

Ancak ben bu yöntemi tercih etmiyorum ve direk olarak NAS cihazını network’ e bağlıyorum. Sonra bir browser üzerinden 192.168.1.100 ip adresine ulaşıyorum.

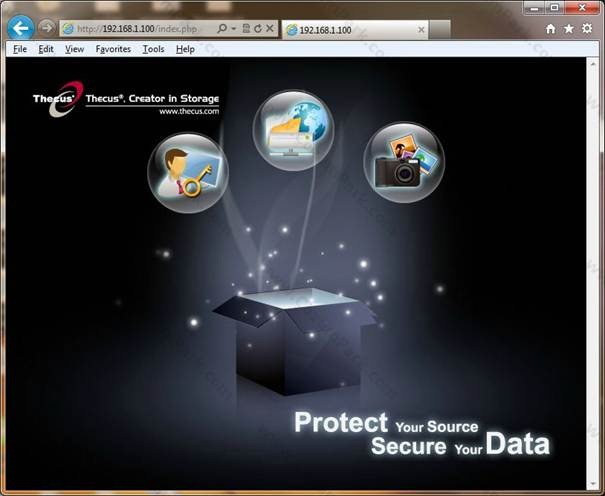

Bu karşılama ekranında ben ilk olarak yönetim adımlarını gerçekleştireceğim için en sol bölümde bulunan linke tıklıyorum.

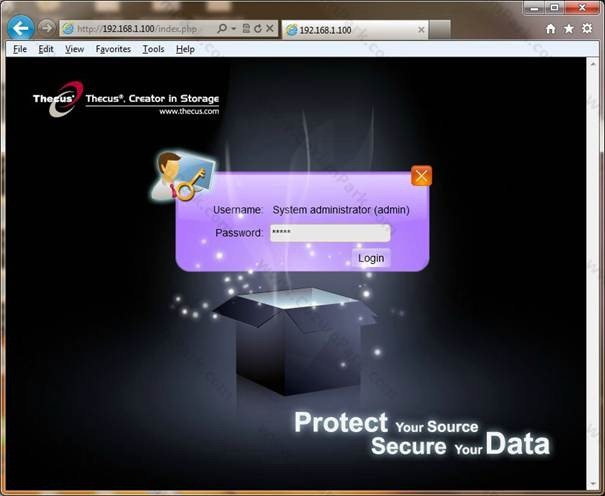

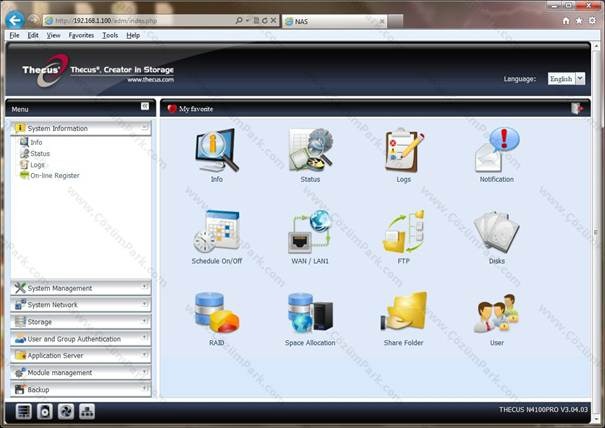

Standart kurulumda şifre “admin” dir. Login işleminden sonra karşımıza aşağıdaki gibi bir arayüz çıkmaktadır.

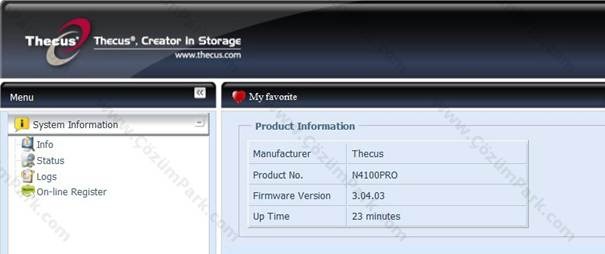

Ben ilk olarak sahip olduğum cihazın Firmware yani yazılım sürümünü kontrol ediyorum ki sizede tavsiye ederim.














Elimdeki cihazın sürümü v3, ancak güncel sürüm v5. Bu nedenle en güncel firmware dosyasını internet üzerinden indiriyorum.



Firmware yükseltmesi için biraz detay bilgi gereklidir.



Öncelikle sizinde elinizdeki cihaz benim gibi v3 ise, ilk olarak bir RAID kümesi oluşturun. Bu RAID kümesinin disk sayısı veya boyutu yada hangi RAID modelini seçtiğiniz önemli değildir. Örneğin ben iki disk ile hızlı bir şekilde RAID 0 yaptım. Eğer bunu nasıl yapacağınızı bilmiyorsanız makalenin ilerleyen bölümlerinde değineceğim.

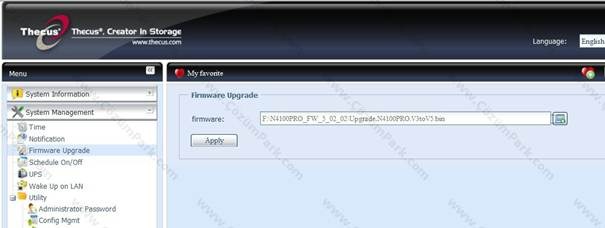

RAID kümesini tamamladıktan sonra indirdiğiniz dosyadan ilk olarak v3tov5 dosyasını kullanıyoruz.

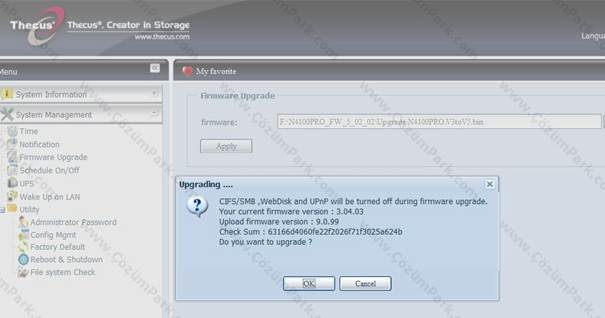

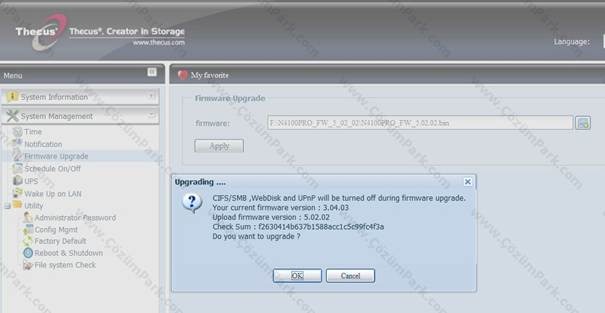

Karşımıza çıkan uyarıya “OK” diyerek ilerliyoruz. Ancak burada çok önemli bir nokta var. İlk firmware yüklemesinin başarı ile sonuçlanmasının ardından cihazın yeniden başlatılması gerektiğine dair bir uyarı alacaksınız fakat sakın cihazı yeniden başlatmayın.

Bu uyarıya rağmen tekrar firmware sayfasına giderek bu sefer v5 firmware dosyasınıda yükleyin.














Bunu yaptığınız zaman 3.04.03 sürümünden 5.02.02 sürümüne geçiş yapmış olacaksınız. Bu işlemin sonunda da benzer bir uyarı gelecektir ancak bu sefer cihazı yeniden başlatmayı unutmayın J



Evet cihaz yeniden başladıktan sonra yeni firmware ile gelen ilk yenilik gözümüze çarpıyor, arayüzde yapılan değişiklikler.

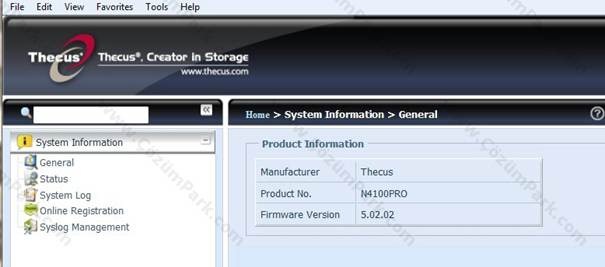

Benzer şekilde admin panele giriş yapıyoruz ve güncel versiyon numarasını kontrol ediyoruz.














Bu sayede cihazımı şu anda en güncel firmware ile çalışmaya hazır. Bu işlem için geçici olarak oluşturduğunuz RAID yapısını silebilirsiniz.



Gelelim RAID konusuna. Benim elimde 1TB x 4 = 4 TB lık bir disk alanı bulunmaktadır ve herkesin ihtiyacı olarak farklı gereksinimlere göre farklı RAID yapıları kurabilirsiniz. Hatta 3 disk raid yapısında 1 disk spare yani raid yapısındaki disklerden birinin bozulması sonucu otomatik olarak onun yerine geçen disk olarak ayarlayabilirsiniz.



Şimdi gelelim RAID kümesi oluşturmaya



Yönetim panelinden “Storage” ana başlığı altında “RAID Management” linkine tıklıyoruz.



Ardından sağ bölümde yer alan “RAID Management” Başlığı altından “Create” diyerek yeni bir RAID kümesi oluşturuyoruz.

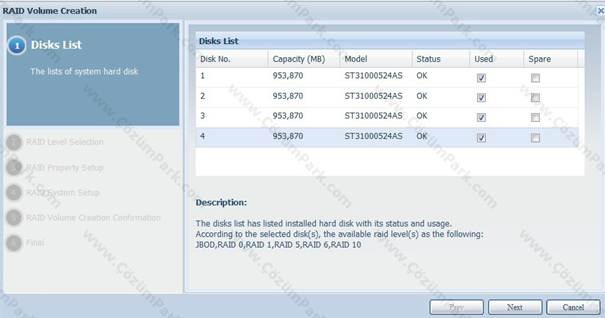

Create dedikten sonra ilk olarak yukarıdaki gibi bu RAID kümesine dahil edilecek diskleri seçiyoruz.Ben elimdeki yüm diskleri seçtim ve hiç spare ayırmadım.

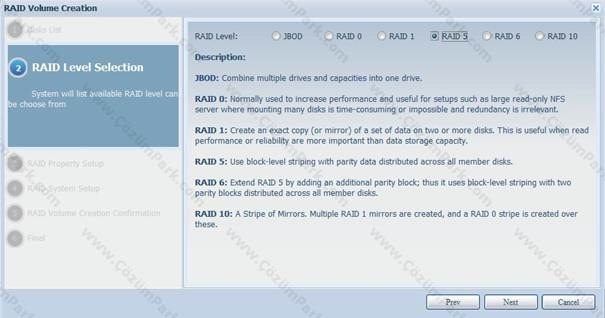

Ardından bu menüde değişken olarak yani seçtiğiniz disk sayısına göre yapabileceğiniz RAID seçenekleri çıkacaktır. Bu RAID seçeneklerinin detayları ÇözümPark Bilişim Portalı üzerindeki makalelerde detaylandırıldığı için bir kez daha detaya inmiyorum ve ben RAID 5’ i seçerek ilerliyorum. Yani benim amacım RAID 5 mimarisi kurmak.

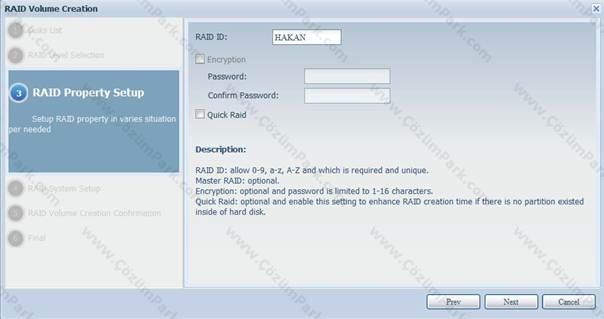

Bu RAID kümesine bir isim veriyorum. Eğer bu kümeyi şifrelemek ( Encryption ) bunun için bir şifre belirtmeniz gerekmektedir.



Hemen alt bölümde ise “Quick Raid” kutucuğu bulunmaktadır.



Thecus firması 3.03.00.4 sürümü ile birlikte Quick RAID özelliğini cihazlarına eklemiştir. Bu özellik normal bir RAID sürecine göre %70 daha az bir zamanda RAID kümesini oluşturmayı sağlamaktadır. Bunu tek şartı bu eklenen hard disklerin önceden formatlanmamış ve ya partition yapısına sahip olmamış olması gerekli, bir başka deyişle sıfır yani yeni satın alınmış bir HDD için kullanılan bir özelliktir.



Bu seçeneklerden sonra bir sonraki ekrana geçiyoruz.

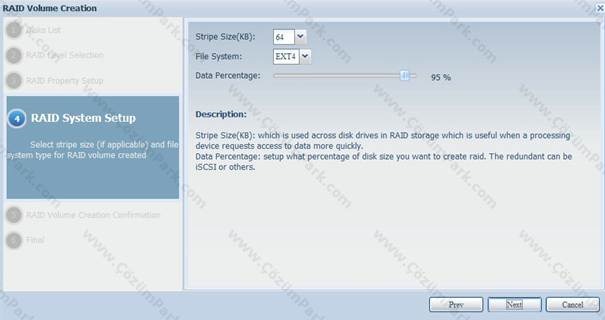

Bu ekranda ise Stripe Size ve Dosya sistemi özelliklerine karar veriyoruz.



Stripe size aslında veri depolama ürünleri ile ilgilenenler için bilindik bir değerdir. Ancak ilk defa bu işler ile uğraşanlar için kısaca özetlemek istiyorum.



Örneğin siz iki disk ile bir RAID kümesi oluşturdunuz. Bu RAID kümesi RAID 0 olarak ayarlandı. Bu ne demektir ? Bu şu demektir, bilgisayarınızdan gelen her bir yazma isteği stripe size değerine göre ikiye bölünecek ve disklere yazılacaktır. Çünkü RAID 0’ ın özelliği budur. Yani gelen datayı disklere böler, bu sayede tek bir diskin yazma hızından daha hızlı hareket eder. Ancak bu aslında stripe size ile çok ilişikili bir durumdur.



Neden derseniz, şöyle düşünelim. Bu RAID kümesinde Stripe size olarak 64KB seçtiniz ve bilgisayarınız 128KB lik bir veriyi diske kayıt etmek istediği zaman RAID kartı bu veriyi ikiye böler ve 64KB bir diske, diğer 64KB ise diğer diske yazılır. Buraya kadar güzel çalışıyor. Benzer şekilde bu dosyayı okumak içinde her iki diske erişmek gereklidir.



Eğer sizin bu mimaride yazmak istediğiniz dosya 128KB değilde 1024KB ise bu durumda bu veri 16 parçaya bölünecek ve 8 – 8 yazılacaktır, bu da tabiki bir zaman alacaktır.



Veya durumu tam tersi düşünelim. Stripe size yüksek tuttuk diyelim ki 512KB. Yine bilgisayarınız 128KB lik bir veriyi kayıt etmek istediğinde bu veri hep bir diske yazılacaktır. Yani siz iki disk ile bir RAID kümesi kurdunuz ancak stripe size nedeni ile küçük veriler için sadece bir diski kullanıyorsunuz.



Özetlemek gerekirse stripe size Bir RAID kontrol kartının verileri RAID kümesi içerisindeki disklere yazarken veya bu disklerden okurken bu verileri ayırdığı parça boyutları olarak isimlendirilir. Bu size belirlenirken neye dikkat etmeliyiz ?

Eğer RAID kümesi ile sunacağınız disk alanı sanallaştırma veya video hosting vb büyük boyutlu dosyaları saklamak için kullanılacak ise eğer size tavsiyem stripe size yüksek olsun. Ancak file server ve benzeri küçük dosyaların yoğunlukta olduğu bir disk alanı ihtiyacınız var ise eğer bu durumda tavsiyem düşük boyutta seçim yapmanızdır.





Yine bu ekranda “Data Percentage” bölümü yer almaktadır. Buradaki yüzde değeri, oluşturacağınız bu RAID kümesinin ne kadarının Data için ne kadarının ISCSI kullanımına ayrılacağını belirlediğiniz yer. Eğer bu RAID kümesini ISCSI için tanımlıyorsanız bu değeri düşürmeniz gerekli.





Peki bu seçimide yapıp ilerliyoruz.

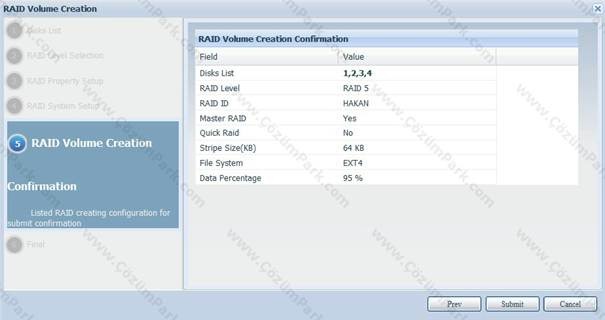

Yaptığımız seçimler ile ilgili bir özet bilgisi bize sunulmaktadır.

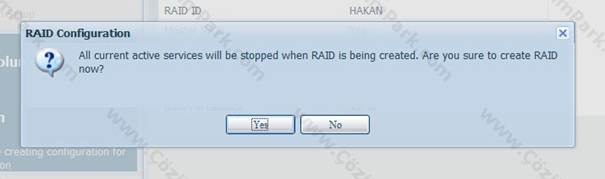

RAID kümesi oluşturulması sırasında tüm servislerin duracağına dair bir bilgi ve onay eklranı gelmektedir. Yes diyerek devam ediyoruz.

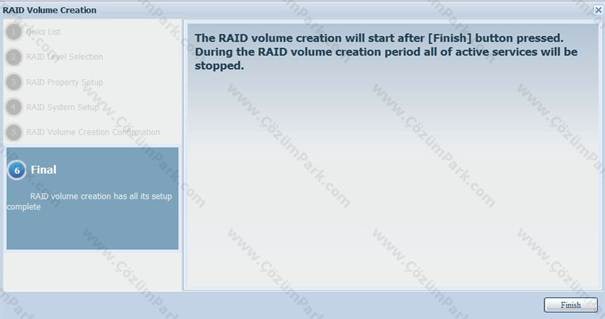

RAID kümesi oluşumunun başladığını bu pencereden anlıyoruz. Ama malum bu süreç uzun bir süreçtir. Kullandığınız disk boyutları ve RAID çeşitlerine göre farklılık göstermektedir. Örneğin ben 1TB x 4 disk ile RAID 5 yaptım ve tam 12 saat sürdü. J

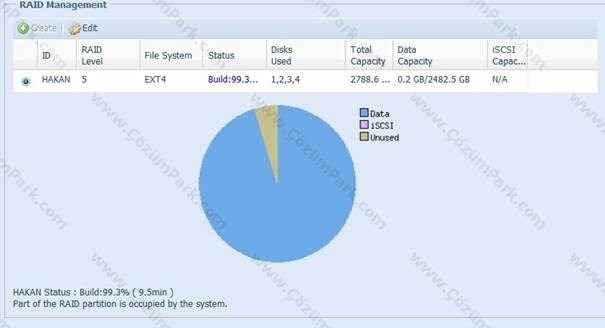

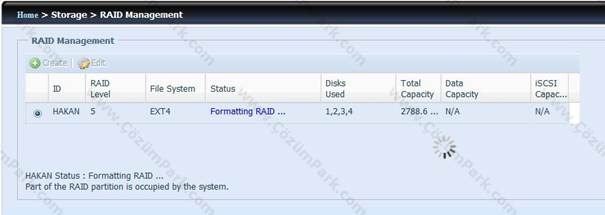

Bu ekrandan ise RAID kümesinin ilerleyişini görebiliyoruz.














Peki disklerimizi artık bir RAID kümesine aldığımıza göre şimdi bunu şirket ortamı için kullanıma açmalıyız.



Elimizdeki cihazda pek çok özellik bulunmaktadır. Yani mevcut bu saklama alanını insanlara farklı şekillerde sunabiliriz. ISCSI üzerinden bazı sunucular için direk LUN bağlayabileceğimiz gibi, bir file server gibi ortak klasörler açabiliriz.



Ortak klasör kullanımı için kullanıcı yetkilendirmesini cihaz üzerinden açtığımız kullanıcı ve gruplar için yapılandırabileceğimiz gibi Active Directory mimarisi ile de entegre çalışmaktadır.

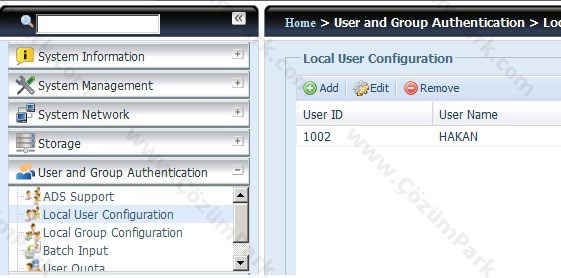

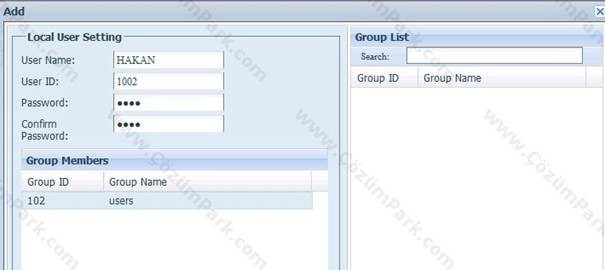

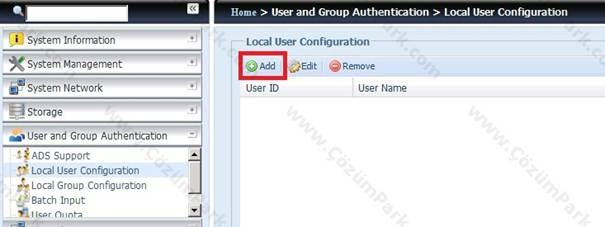

İlk olarak kullanıcı tanımlarını yapalım. Ben “Hakan” isminde bir kullanıcı açıyorum.





















Burada açtığınız kullanıcıyı isterseniz öncesinden tanımladığınız gruplara üye yapabilirsiniz. Yani aynı windows ACL mantığı ile çalışmakta olup eğer domain ortamı yok ise cihaz üzerinde önce gruplar açıp sonra kullanıcıları bu gruplara üye yapıp, açacağınız paylaşımlara ise bu gruplar bazında yetki verebilirsiniz.

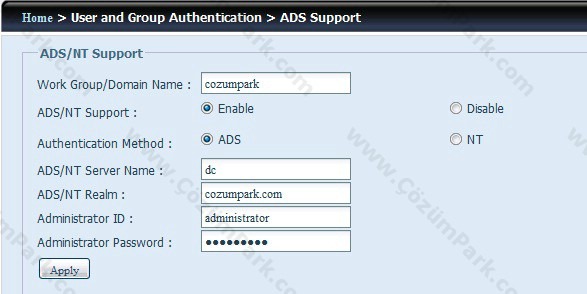

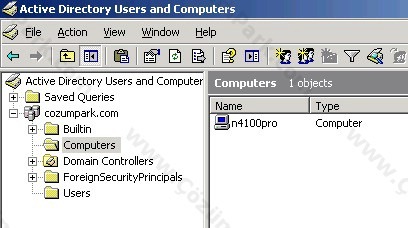

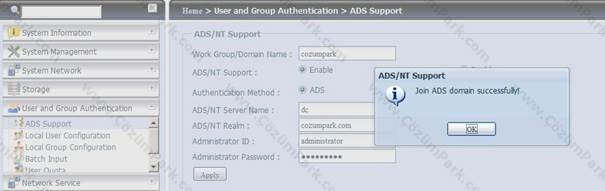

Ayrıca Thecus N4100Pro ile beraber Active Directory ortamında da çalışabilirsiniz. Bunun için “User and Group Authentication” sekmesindeki “ADS Support” sayfasında aşağıdaki gibi bir ayar yapabilirsiniz.














Yukarıda görüldüğü gibi Domain’ in NetBIOS ismini yazıyorum, ardından Domain Controller ismi, domain DNS ismi ve yetkili bir kullanıcı ile NAS cihazımı domain’ e almış oluyorum.





















Bu bize artık tüm yetkilendirmelerde Active Directory kullanıcı ve gruplarını kullanmamızı sağlar.



Artık kullanıcı tarafını tamamladığımıza göre bir ortak klasör açalım.

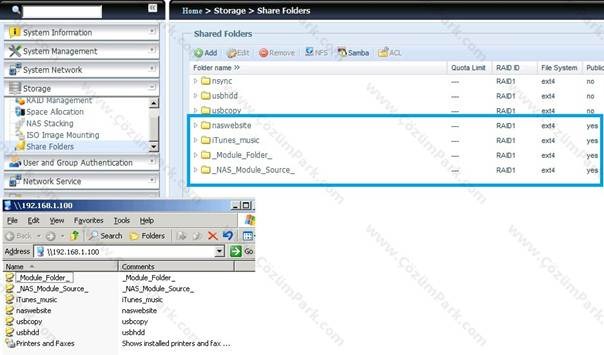

Yukarıdaki şekilde N4100 ile beraber gelen standart dosya ve bunların paylaşım durumunu görebiliyoruz. Burada “Public” olarak paylaştırılan dosyalar için herhangi bir kimlik doğrulama istenmemektedir.



Ancak Public olmayan bir klasöre bağlanmak isterseniz sizden kimlik bilgisi istenecektir . Örneğin USBCOPY klasörü public değildir.












Ama istersem bunu ayarlarını değiştirebilirim.

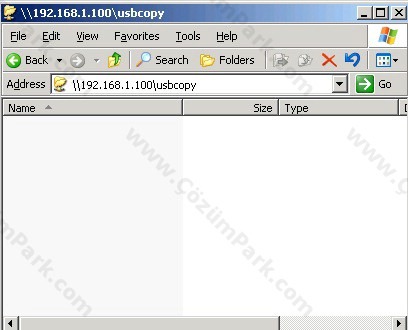

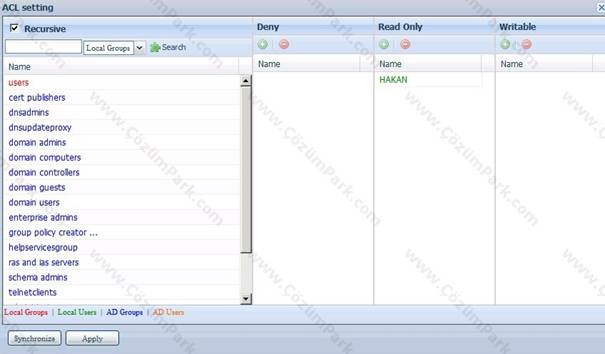

Yukarıda görüldüğü gibi USBCOPY klasörü üzerine tıkladıktan sonra üst köşedeki ACL linkine tıklıyorum ve karşıma yukarıdaki ekran açılıyor. Buradan mevcut tanımladığım Hakan kullanıcısı için okuma yetkisi veriyorum. Veya hali hazırda AD ile entegre çalışan bir NAS cihazım olduğu için alt bölümdeki “Sync” butonu yardımı ile tüm AD kullanıcı gruplarını da çekebilirim.





















Daha sonra istediğim yetkiyi veriyorum ve artık USBCOPY klasörü ulaşılabilir bir duruma geliyor.

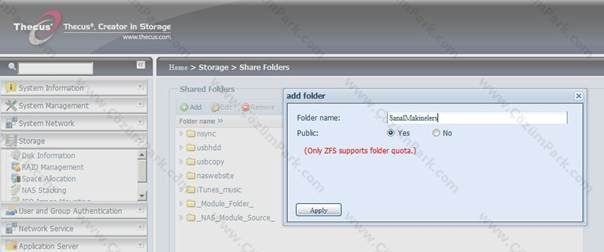

Ben ise kendime yeni bir klasör oluşturacağım.














Klasörümün ismi “SanalMakinelerdir. Dikkat ederseniz ben bilerek Public seçtim ki aşağıdaki gibi bu klasör için ACL ayarlarının aktif olmadığını göstermek istiyorum.



Eğer Public olarak açtığınız bir klasörde yetkilendirme yapmak istiyorsanız “Edit” menüsü yardımı ile tekrar bunu public olmayan bir klasör haline getirebilirsiniz.

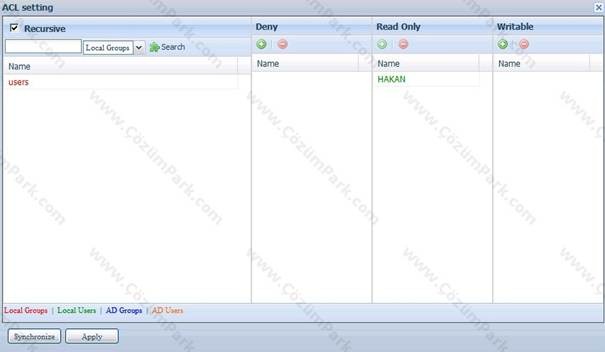

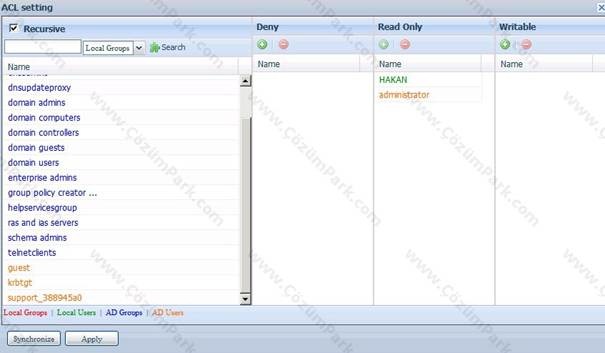

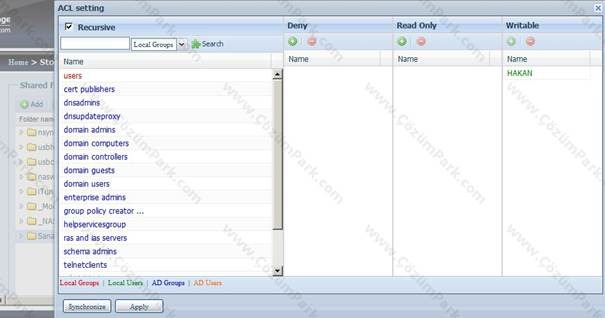

Sonra yine aşağıdaki ekranda olduğu gibi istediğiniz yetkiler verebilirsiniz.














Burada local bir kullanıcı olan “Hakan” kullanıcısına yazma yetkisi veriyorum.

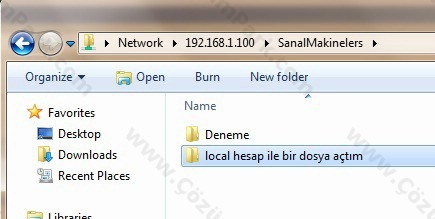

Ardından \\192.168.1.100 yolundan bu klasöre girmek istediğim zaman bana bir kullanıcı bilgisi soruluyor, bende “Hakan” ve şifre “1234” yazarak giriş yapıyorum ve yeni bir klasör oluşturuyorum.



Evet klasör oluşturma ve yetkilendirmelerde son derece kolay. Son olarak aklınızda hız durumu nasıl tarzında bir soru oluşabilir.



Öncelikle 100mbit lik bir network de hız malum 10Mbyte civarında

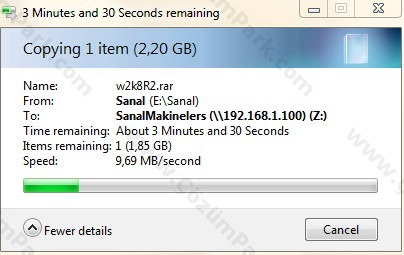

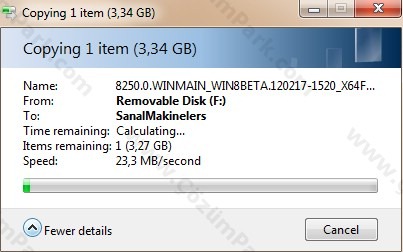

Tek parça bir sanal makine dosyası taşıyorum ve hız 9.5MB altında düşmedi.



Ancak malum bu cihazdan tam olarak yararlanmak istiyorsanız 1000’ lik networkler kullanmalısınız. Bende ardından 1000Mbit lik bir s ve tabiki 1000 lik kartı olan bir bilgisayardan benzer bir test yaptım.














Ben yaptığım tüm testlerde ortalama 20mb civarlarında bir performans’ a ulaştım. Eğer yüksek bir hız istiyorsanız o zaman daha üst seri bir modeli denemenizi öneriyorum ( örneğin N7700 ).



Hemen son olarak iSCSI config bilgisinide paylaşıp makalemi sonlandırıyorum. J

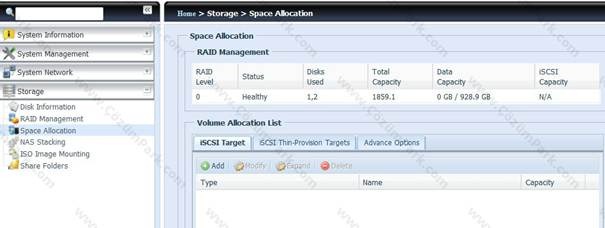

Bu işlem için öncelikle “Storage” menüsü altındaki Space Allocation linkine tıklıyorum. Gördüğünüz gibi iki diksten oluşan ve 1.8TB’ lık bir RAID yapım var. Şimdi bu Data için oluşturulmuş olduğum RAID yapıma bir iSCSI target ekleyeceğim.

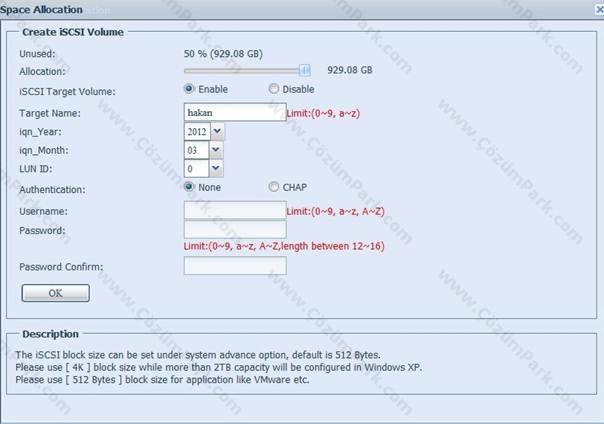

İlk bölümde “Allocation” bana sorulan, sahip olduğum RAID mimarisi içerisindeki toplam disk alanımın ne kadarını iscsi target için ayıracağımı soruyor. Bende bu alanın tamamını seçiyorum



Not; Toplamda iki adet 1 TB lık disk ile RAID 0 yaptım ve kullanılabilir 1.8TB RAID disk alanım bulunmaktadır. Ancak ben RAID yaparken bana Space Allocation sorulmuştu ve ben bu değeri %50 olarak seçmiştim. Yani oluşan bu 1.8TB alanın %50 si data için %50 si iscsi için. Şimdi burada geriye kalan bu %50 üzerinden ayrıca bir bölümleme yapıp yapmayacağımı soruyor aslında!



Sonrası ise kolay J bir isim ve iqn verilerini giriyoruz. Ben kimlik doğrulama seçmedim. Bu işlemlerin sonucunda Thecus tarafındaki tanımlamalarımız bitmiş oluyor.



Gelelim iscsi için disk ekleyeceğimiz bilgisayara. Ben kendi laptopım üzerinde denedim. Malum iscsi kullanmak için illaki server işletim sistemi olmasına gerek yok.

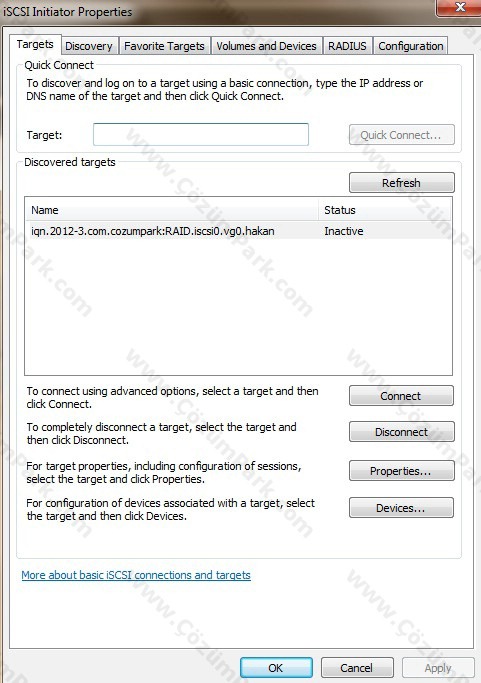

Denetim masası – yönetimsel araçlar altındaki “iSCSI Initiator” linkine tıklıyoruz.

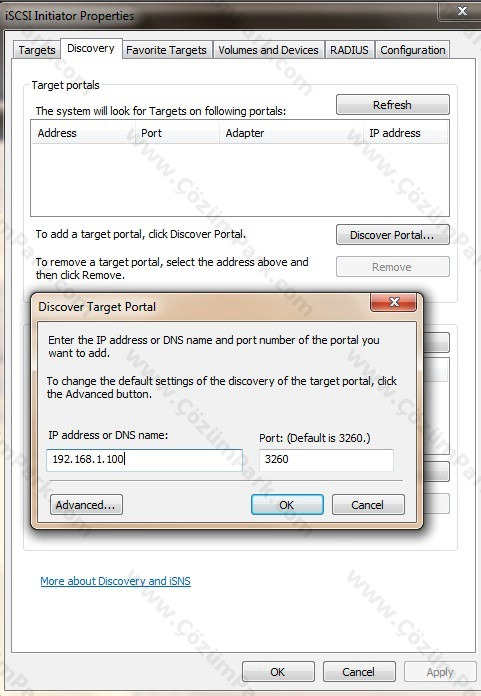

Target Portal olarak NAS cihazının ip adresini veriyoruz.

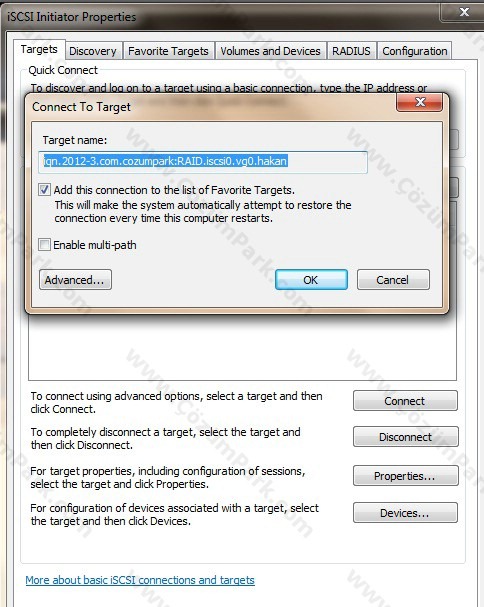

Daha sonra ise “Targets” sekmesine gelip tazele butonuna basıyoruz ve otomatik olarak “iqn.2012-3.com.cozumpark:RAID.iscsi0.vg0.hakan” isimli iscsi target görünüyor ve connect diyerek bağlantı kuruyoruz.

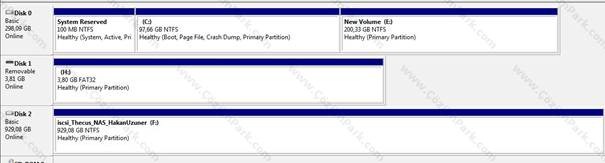

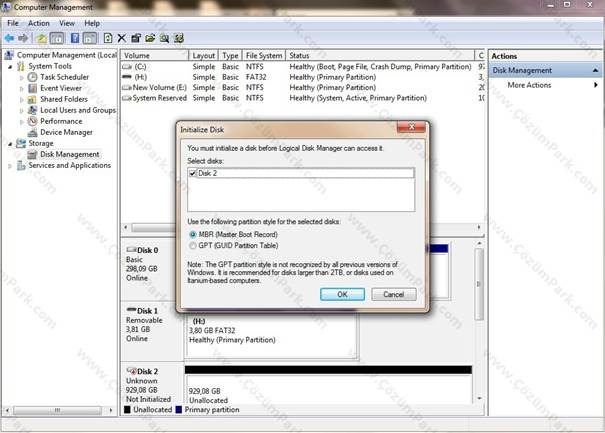

Bağlantı kurulduktan sonra disk management ekranını açınca sistem otomatik olarak eklediğimiz diski görüyor.














Formatladıktan sonra artık kopyalama denemesi yapabiliriz ve sonuç ortalama 40Mb civarındadır.







Bence gayet başarı değerler. Tek parça bir dosya olması tabiki önemli J Parçalı dosyalarda bu hız 30mb veya dosya sayısına göre 20mb lara kadar düşebiliyor ancak aynı dosyaları iscsi yerine file sharing üzerinden kopyalarsanız hızları 3 veya 4mb olarak görüyorsunuz.





Evet uzun ama keyifli bir makale oldu. Umarım faydalı olmuştur.



Bir sonraki makalemde görüşmek dileği ile esen kalın.

Bu makalenin hazırlanmasında donanım desteği sunan Nira Bilişim‘ e teşekkür ediyorum.





Makaleyi Paylaş

Cevap bırakın
