Juniper Firewall SSG Serisinde Layer 2 Tunnel Protocol “L2TP” Uygulamasi

İnternete erişimin olduğu herhangi bir lokasyondan, İşyerinize veya Kaynaklarınızın konumlandırıldığı bir alana erişim için birçok yöntem mevcut.



Bu yöntemlerden en güvenilir olanı tabii ki IPSec VPN uygulamaktır.

L2TP kullanılarak aşağıda ki senaryoyu nasıl gerçekleştireceğinizi adım adım göreceksiniz.



Varsayalım ki, Siz evdeyken işyerinizde ki bir Windows Server’a erişmeniz gerekti. Fakat bunun için en güvenilir bir yolu/yöntemi denemeniz gerekecektir.



Remote Access (Uzaktan Erişim) yöntemiyle bu senaryoyu gerçekleştiriyorsunuz.



Gereksinimleriniz;

Client:  Windows işletim sistemi kurulu bir istemci ( Vista )

Merkezde:  Server 2003 veya PC ( XP )

Firewall:  Juniper Firewall SSG serisi

Firewall Firmware: 5.4.x.x



Amacınız, Evden merkeze doğru L2TP çalıştırarak RDP ile Server’a “güvenli” bağlantı gerçekleştirmek.



Layer 2 Tunnel Protocol Şeması



clip_image002



SAIT-CINAR isimli Juniper Firewall da öncelikle, dışardan merkeze doğru bağlanacak kişinin username ve password’ünü belirliyorsunuz.

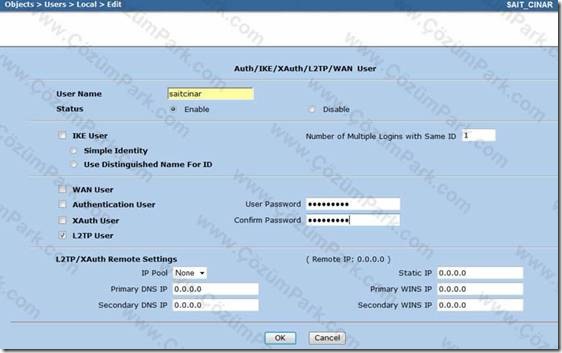

Objects — > Users — > Local : New



Username: saitcinar



Status: Enable



L2TP User: Enable



User password: saitcinar için password tanınlıyorsunuz: 123, onaylatıyorsunuz: 123



OK

clip_image004

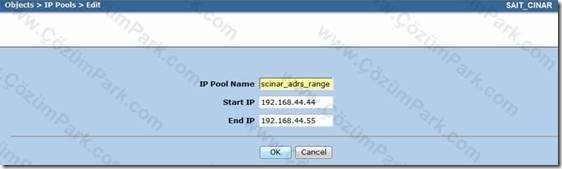

Objects — > IP Pools : New



IP Pool Name: scinar_adrs_range



Start IP: 192.168.44.44



End IP : 192.168.44.55



OK





clip_image006

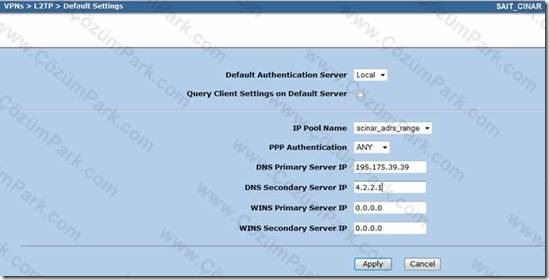

VPN — > L2TP — > Default Setting



IP Pool  Name: combo box dan oluşturduğunuz  “scinar_adrs_range” seçilir



PPP Authentication : Any

DNS Primary Server IP:  195.175.39.39 – telekoma ait garanti bir DNS ip si veriniz



DNS Secondary Server IP:  4.2.2.1



Apply



clip_image008

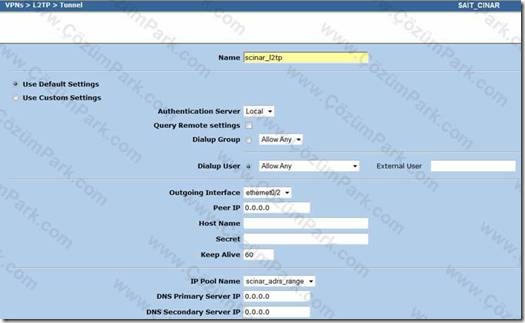

VPNs — > L2TP — > Tunnel: New



Name: scinar_l2tp



Radyo iconu : “use Default Settings” seçilir



Radyo içonu “Dialup user”  seçilir. Combo box dan: Allow Any



Merkezde bulunan Firewall’unuzun internet çıkış interface’ni seçiniz: Ethernet0/2



IP Pool  Name: combo box dan “scinar_adrs_range” seçilir



OK

clip_image010

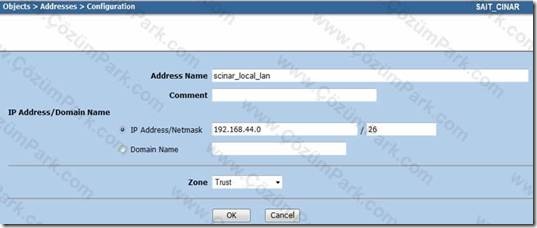

Objects — > Addresses — > Configuration : New



Address Name: scinar_local_lan



IP Address/Netmask: 192.168.44.0/26



Zone: Trust



OK





clip_image012

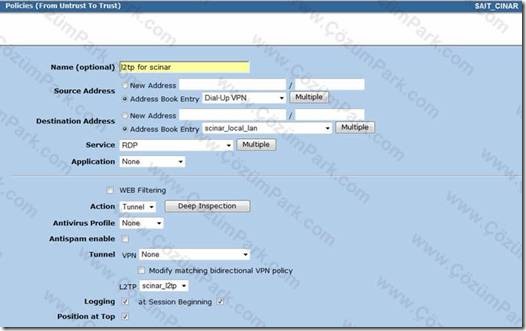

Policies (From Untrust to Trust)



Source Address: Dial-UP VPN



Destination Address: scinar_local_lan



Service : RDP



Action: Tunnel



L2TP: scinar_l2tp



Logging: Enable



Position at top: Enable



At session Beginning: Enable



OK





clip_image014



Ev deki PC Üzerinde yapılacakları adım adım yapıyorsunuz



Öncelikle Registry Editor açılır

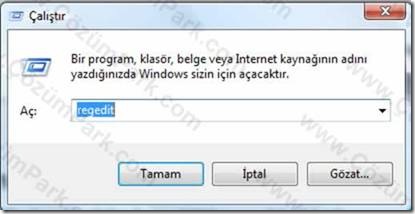

Start — > Run :  regedit





clip_image016

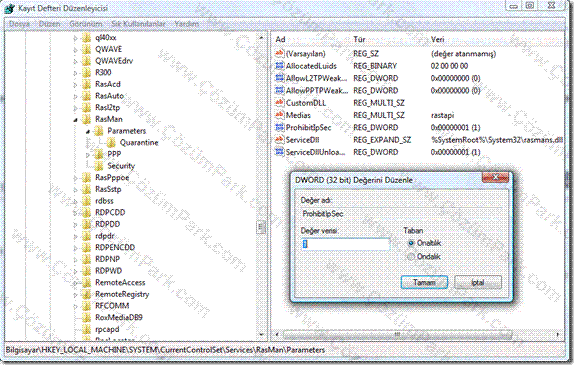

HKEY_LOCAL_MACHINESYSTEMCurrentControlSetServicesRasManParameters: new dword



Value: 1



OK





clip_image018

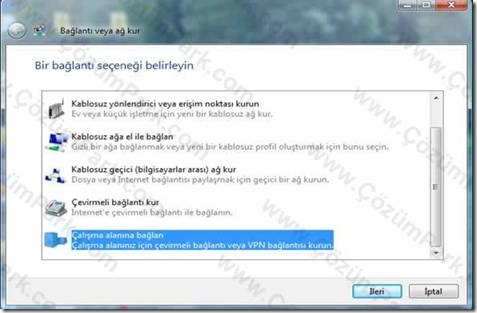

Bağlantı veya Ağ kur:



Çalışma Alanına Bağlan

İleri:



clip_image020

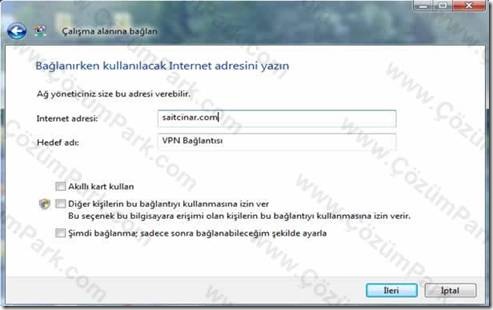

Bağlanırken Kullanılacak Internet Adresini yazın:

Internet Adresi kısmına: Merkezde bulunan Firewall’unuzun dış bacak ip adresini yazıyorsunuz.



Hedef adı: vpn to merkez



Diğer kişilerin bu bağlantıyı kullanmasına izin ver: aktif



İleri:



clip_image022

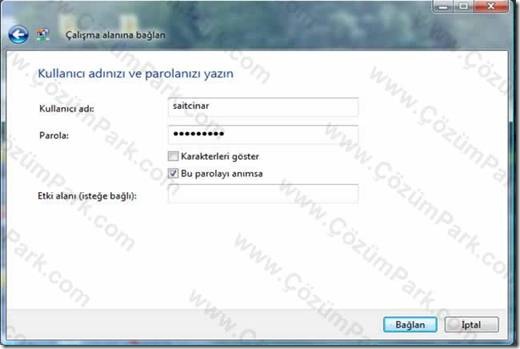

Firewall da oluşturduğunuz kullanıcı adınızı ve şifrenizi bu alana giriyorsunuz

saitcinar

123

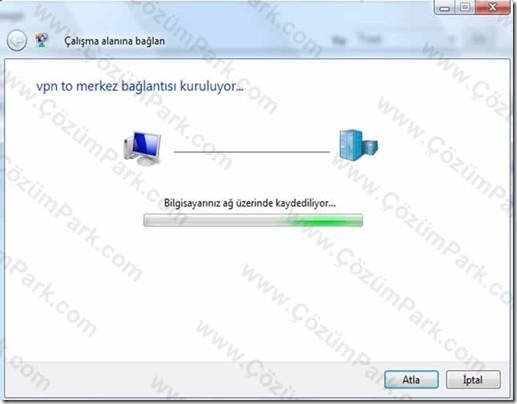

Bağlan:





clip_image024







clip_image026



Firewall kendisine gelen bu isteği kabul etmiş görünüyor. J

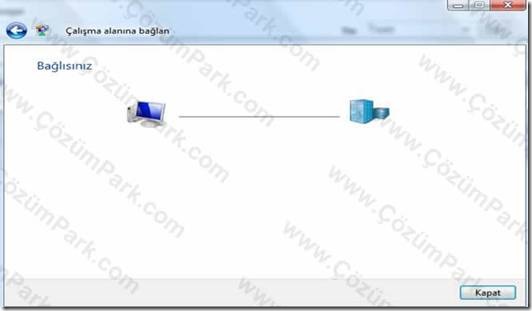

Artık merkezdesiniz.  Aslında evinizdesiniz J

Her ikisi de doğru J



clip_image028

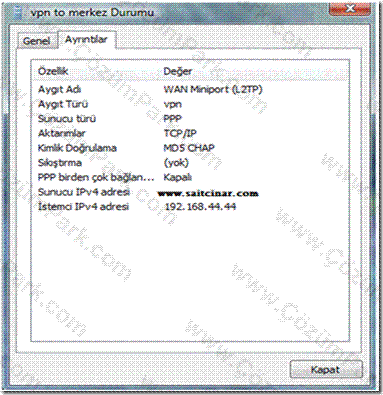

Grafiksel arayüzden veya komut satırından durumunuzu kontrol ediniz

Evet şu anda sizin Vista 192.168.44.44 ip adresini almış. Firewall unuzun

Dış bacak ip adresini de görüyorsunuz.

clip_image030

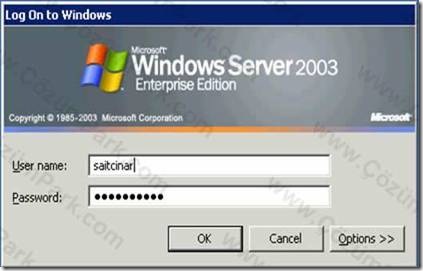

RDP servisi için izin vermiştiniz.

Şimdi merkezde ki Windows server 2003’e veya kendi bilgisayarınıza bağlantı gerçekleştirmiş oldunuz.

OK



clip_image032



Firewall logları bize neler gösteriyor kontrol edelim



Aşağıda ki log: L2TP protokolünün başarıyla çalıştığını gösteriyor

Hangi kullanıcıya hangi ip adresinin atandığını gösteriyor



clip_image034

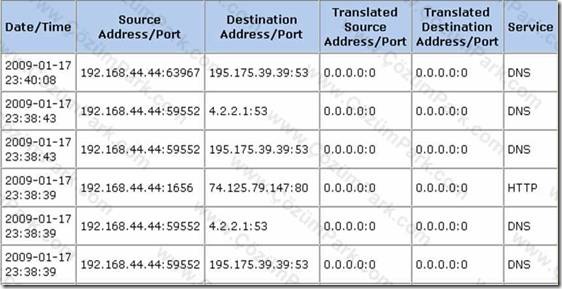

Aşağıda ki resimden de, anlaşılacağı üzere, 192.168.44.44 makinasının merkez üzerinden internete çıkarken ki, trafiğini görmektesiniz.



clip_image036



Uygun bir policy yazarak istediğiniz zone’lara doğru uygun servislere izin verebilirsiniz. RDP, WEB,HTTP vs…
