DHCP Relay Agent

Makalemizde sizlere server da dhcp relay agent ile nasıl uzak lokasyonlara ip dağıtımı yapılır bundan bahsedeceğim.


Öncelikle DHCP Relay Agent nedir kısaca buna bir değineyim.



DHCP Relay Agent farklı bir subnetteki DHCP Server’dan kendi subnetimizdeki kullanıcılara IP aldırmamızı sağlar. Relay Agent olacak makine bir bilgisayar da olabilir bir Router’da olabilir. Basit olarak DHCP Relay Agent kendi subnet’indeki kullanıcıların DHCP Broadcast’lerini yakalayarak bunları Unicast’e çevirip yetkili DHCP Server’a gönderir. İlk olarak Routing And Remote Access Configure edilmelidir.





Kurulu olması gereken bileşenler

Sponsor


·        server 2008 (r2)


·        server da dhcp hizmetinin kurulu olması gerekli


·        uzak lokasyon için dhcp de scope tanımı yapılmalı




ilk konfigürasyonumuzla işlemlere başlıyoruz.Bura da (RRAS) üzerinden dhcp relay agent servisini aktif etmemiz gerekli.

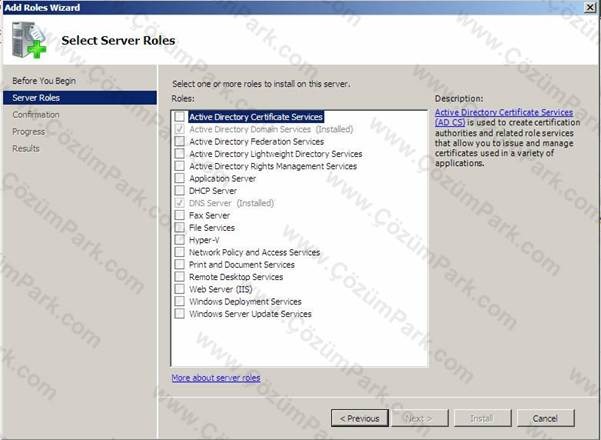

Daha sonrasında Server manager altındaki rollerden network policy and Access services kurulumunu yapıyoruz.









Burada network policy and Access services seçip next diyorum.

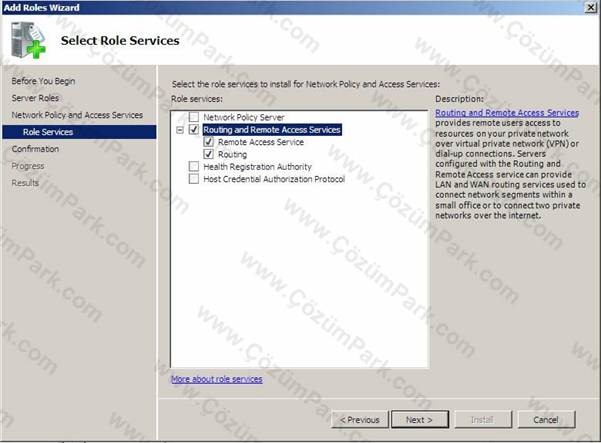

Şekildeki gibi routing an remote Access services seçip install deyip yüklemeye başlıyorum.


RRAS kurulumu şuanda bu kadar daha sonra zaten servislerden kendisini başlatmak için sizden onay istiyor burada tamam diyoruz.


Buradan sonraki adımda RRAS üzerinden konfigürasyonlara devam edeceğiz.

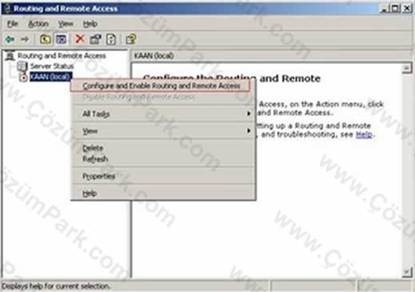

Configüre and enable routing and remote Access diyoruz ve işlemlere başlıyoruz.

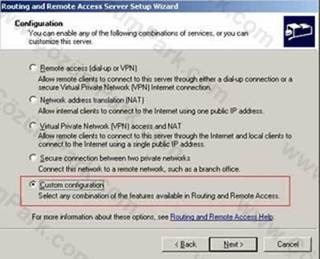

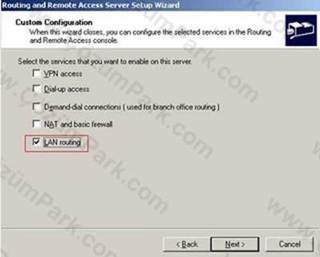

Daha sonra custom configürationdan lan routing seçip ilerliyoruz. Buradan sonraki adımda rras devreye alınmış oluyor.

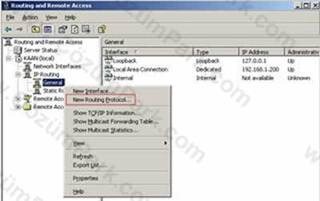

Biz dhcp relay agent kuracağımız için general tabının üzerinde sağ tıklayıp new routing protokol diyoruz.

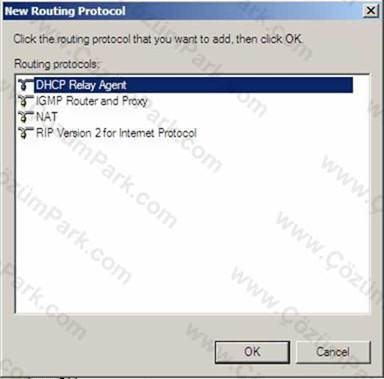

Dhcp relay agent Protokolünü seçiyoruz.

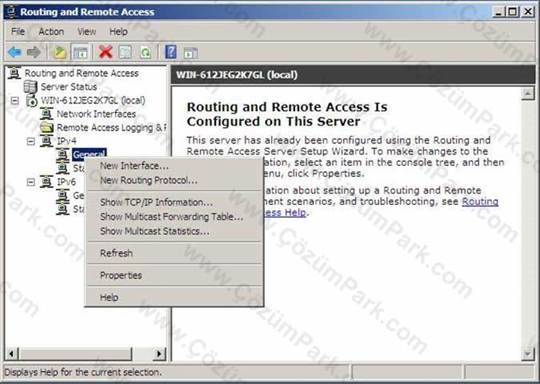

Burada tekrardan interface seçimi yapmamız gerekli new interface’e tıklayıp hangi interface’i eklemek isterseniz seçiyorsunuz.

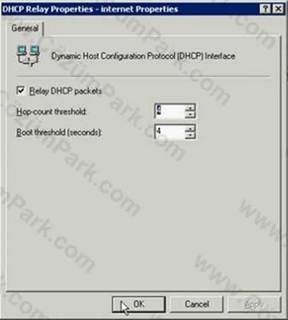

Burada iki kavram vardır. Hop-count threshold ve boot threshold default olarak ikisi de 4’tür.Bunlar DHCP server’a ulaşırken kaç hope atlayacağını ve süreleri belirler. Buradaki girdileri defaultta bırakıp ilerliyorum.

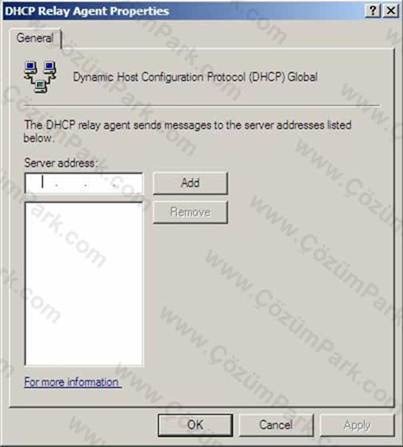

Şimdiki adımda dhcp relay agent ta eklediğimiz interface’ e relay agent olacak makinenin ip adresini yazıyorum.






Buraya relay agent olacak makinenin ip’sini girdiğimizde işlemimiz sona eriyor.


Buradan sonraki adımda ise dhcp için scope oluşturmamız gerekli


Dhcp sunucu kurulu olduğunu varsayıyorum.

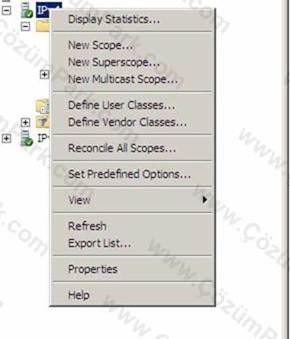

Dhcp sunucumuzda relay agent için yeni bir scope tanımlıyoruz






Burada belirlediğimiz aralık uzak istemcimize dağıtılacak ip aralığını belirler.

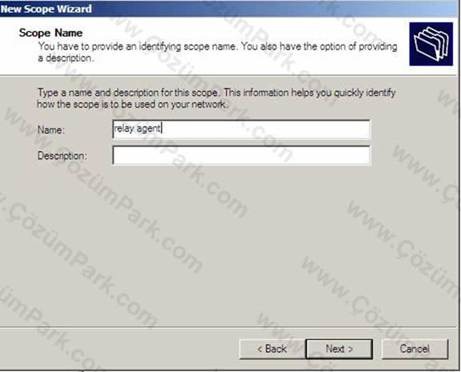

Scope İsmini yazıyorum.

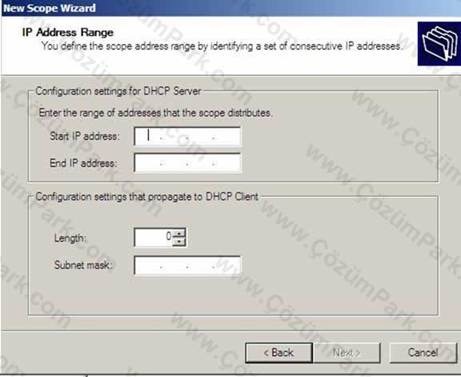

Aralığı belirliyorum.

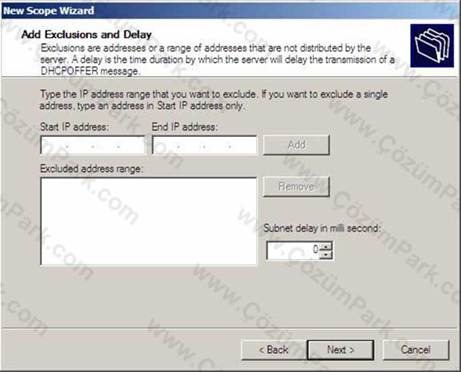

Burada ilerliyorum.



Daha önce tanımlı scope altında yeni scope tanımımızı yaptıktan sonra işlemlerimiz sona ermektedir.



Not olarak birkaç bilgi vermek istiyorum.




  • Relay agent protokolü dhcp server bulunmayan subnetlerde eklenmelidir.

  • Relay agent ip’si olarak dhcp server’in ip adresi girilmeli

  • Dhcp server da gateway adresi olarak router gösterilir

  • Her router dhcp broadcastler’ini geçirmez o yüzden RFC–1542 uyumlu bir router ile işlemlerinizi yapmalısınız.


Görüşmek üzere.
