Fortigate Firewall PPTP VPN Yapılandırılması

Şirketler çeşitli ihtiyaçlarından dolayı, şubelerini birbirleriyle yada çalışanlarını şubelerine farklı lokasyonlardan erişimini sağlamak isterler. Bunu yaparken her bağlantı kendi içinde bir güvenlik tehdidi oluşturur. Bilinen en güvenli bağlantı tipi olan SSL VPN( Sana özel ağ) üzerinden pptp bağlantısını inceleyeceğiz.



Bu bağlantı fortigate 80c üzerinde yapacağız. Ürünün firmware versiyonu  v5.0,build0208(GA Patch 3)



Bu makalemde PPTN ile Fortigate firewall üzerinden bir lokasyona erişimi anlatacağım.

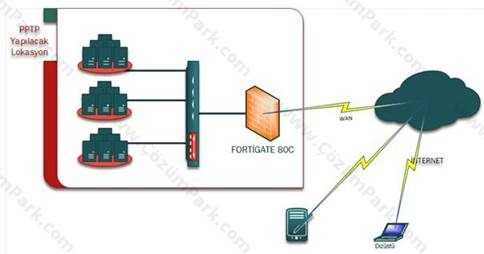

Yapımız aşağıda ki gibi,



clip_image002



Bir adet Akıllı telefon (PPTP VPN destekli) ve bir adet normal bilgisayar üzerinde bağlantıları yapacağız.



Firewall ayarları ile başlıyoruz.







clip_image004



İlk olarak Fortigate üzerinde PPTP yapacak olan kullanıcı   tanımlarını yapıyoruz.



Karşımıza gelen ekrandan User Definitionà Create New diyerek devam ediyorum

clip_image006





Kullanıcımız pptp_elif olarak tanımlıyorum.



clip_image008



PPTP VPN yapacak userlar için bir grup oluşturmamız gerekiyor bunun için;



Aynı Ekrandan User Groupà Create New diyerek devam ediyorum.



clip_image010



Karşımıza gelen ekranda Group ismini vererek üye yapabileceğim kullanıcılardan (daha önce oluşturduğum ve gruba üye olmayan) pptp_elif kullanıcısını bu gruba member yapıyorum.



clip_image012





Bu işlemleri yaptıktan sonra, PPTP ile bağlanacak olan kullanıcılar local networkten farklı bir ip aralığını almasını istiyorum. Bunun için gerekli tanımlamayı yapıyorum.



Firewall ObjectsàAdressàCreate New



Ben burada pptp_range adında bir aralık tanımlıyorum. Bağlanacak kişi sayısına göre aralık belirleyebilirsiniz, ben en fazla 10 kişi olabilecek şekilde ayarlıyorum.



clip_image014





PPTP kullanıcılarının local networke erişmelerini istiyorum, bunun için local networkumude tanıtıyorum, local networlu subnet olarak tanıtacağım,



Firewall ObjectsàAdressàCreate New



clip_image016







Bu işlemlerden sonra komut satırından bir takım PPTP VPN ayarları yapmamız gerekiyor,



Ben komut satırına putty programı ile bağlanacağım. Bağlantı türüm SSH olacak.



clip_image018



Username ve password girerek sisteme login oldum.



clip_image020



Login olduktan sonra sırasıyla aşağıdaki işlemleri yapıyorum.



          config vpn pptp                               – enter,                                (config moda giriş)

          set status disable            – enter

          set status enable            – enter

          set ?                                     – enter                 (set ile yapılabilecekler listesi)

          set sip 172.16.16.10        – enter                 (PPTP başlangıç ip si)

          set eip 172.16.16.20       – enter                 (PPTP bitiş ip si)

          set usrgrp pptp_vpn     – enter                 (PPTP için tanımlanan grup)

          Show                                   – enter                 (yapılan ayarlar kontrol ediliri)

          End                                       – enter                 (komutu ile işleme son verilir, kaydedilir)





Bu işlemi yaptıktan sonra artık Policy (Kural) yazmaya başlıyoruz. İlk olarak PPTP kullanıcılarının local networke erişimi için gerekli kural yazılır.



clip_image022



Yazdığımız kuralımız aşağıdaki gibi,

clip_image024



Artık Windows olan bir cliet ile testimize başlayalım,



Network and sharing Center ekranında à Set up a new connection or network diyerek ilerliyoruz.



clip_image026



Karşımıza gelen ekrandan, VPN yapacağımzıı belirterek Next diyerek ilerliyoruz.



clip_image028



Mevcutları kullanmadan, yeni oluşturacağımız için, No create new connection seçerek nexy diyoruz.



clip_image030



İnternet bağlantısı ile vpn seçeneğini seçerek nex ile devam ediyorum.



clip_image032



Bu ekranda WAN ip adresini ve bağlantımıza bir isim vererek create diyerek bir vpn bağlantısı oluşturuyoruz.

clip_image034



Ben Windows 8 kullanıyorum, network ekranıma PPTP_Test bağlantım geldi.



clip_image036



Connect diyerek authentication ekranına gidiyorum.

Connect dedikten sonra, Fortigate üzerinde oluşturduğum userın kullanıcı adı ve şifresini gireceğim ekran geliyor.



clip_image038



Oluşturduğum şekilde;



Username          : pptp_elif

Password            : elifelif                olacak şekilde bilgileri girerek ok diyorum.





Bu işlemden sonraki aşağıda görüldüğü üzere PPTP_Test bağlantısı connect oldu.



clip_image040



Şimdi bu bağlantının özelliklerine giderek aldığı ip adresini kontrol ediyorum. Pptp_range aralığından ip aldığını check ediyorum.

clip_image042



Şimdi local networküme ping atarak yazdığım policy mi test ediyorum.



Pptp ip aralığı olan 172.16.16.0 networkunden local network olan 192.168.10.0 başarılı bir şekilde ping işlemini gerçekleştirdik.



clip_image044





Tüm bu işlemleri yaptığımızda PPTP VPN ile bağlantı kuran kullanıcı internete çıkamayacaktır. Çünkü bağlantıdan sonra internete nasıl çıkacağıyla alakalı henüz bir kural yazmadık,



PPTP VPN başarılı bir şekilde kurulduktan sonra internet erişimi için ilgili policy yazalım. Policy ekranına nasıl geleceğimizi artık bildiğimiz için tekrarlamıyorum, direk policy yazıyorum.



clip_image046



Bu kuralımızı yazdıktan sonra, pptp vpn ile bağlanan kullanıcı internet çıkacaktır.



Eğer internet bağlantısını sağladık, fakat pptp vpn ile kullanıcı sadece ip aldığı için DNS olmadığı için isim çözemeyecektir. Eğer bunun da olmasını istiyorsak aşağıdaki adımları yerine getirmeliyiz.



Network and Sharing Center açıyoruz,

PPTP_Test bağlantısına çift tıklayarak,

Properties

Networking,

İnternet protocol version 4 (TCP/IP4)

Properties

Açılan ekran “use the following DNS server addresses” seçerek

Kullanmasını istediğimiz dns serverları manuel girebiliriz.

clip_image048





Windows tarafında tüm ayarları yaptık. Sorunsuz çalıştığını test ettik.



Şimdi mobile cihaz olarak Samsung Galaxy Note II cihazından android üzerinden PPTP VPN test edeceğiz.



Android versiyonu 4.1.2



İlk olarak ayarlara gidiyoruz.



clip_image050



Karşımıza gelen ekrandan diğer ayarları seçiyoruz.



clip_image052





Karşımıza gelen ekrandan , VPN seçerek devam ediyoruz.



clip_image054





Vpn ekranından , Vpn ağı ekle diyerek devam ediyorum.



clip_image056



Aşağıdaki bilgileri doldurarak devam edeceğiz, burada dikkat etmemiz gereken husus,  DNS ayarlarına giriyoruz ki bağlantıdan sonra internet tarafında sorun yaşamamak için.

clip_image058



Bağlantımız PPTP VPN için artık hazır, Bağlan diyerek ilerliyoruz.



clip_image060



Bağlantımız android mobile cihazı üzerinde de başarılı bir şekilde kuruldu.



clip_image062



Local networke vs. erişimi daha önce Windows tarafında kontrol etmiştik. Bu nedenden dolayı burada tekrarlamıyorum.



Makalemiz sonuna geldik, umarım faydalı bir makale olmuştur. Bir başka makalede görüşmek üzere.
